授权公布号:CN213540835U
一种用于分体式集成灶的聚风风轮
有效
申请
2020-10-26
申请公布
1970-01-01
授权
2021-06-25
预估到期
2030-10-26
| 申请号 | CN202022409433.6 |
| 申请日 | 2020-10-26 |
| 授权公布号 | CN213540835U |
| 授权公告日 | 2021-06-25 |
| 分类号 | F04D29/30;F04D29/26;F04D29/62;F04D29/66;F24C15/20;F24C3/00 |
| 分类 | 液体变容式机械;液体泵或弹性流体泵; |
| 申请人名称 | 嵊州市卡梦帝电器有限公司 |
| 申请人地址 | 浙江省绍兴市嵊州市三界镇工业园区文华路 |
专利法律状态
2021-06-25
授权
状态信息
授权
摘要

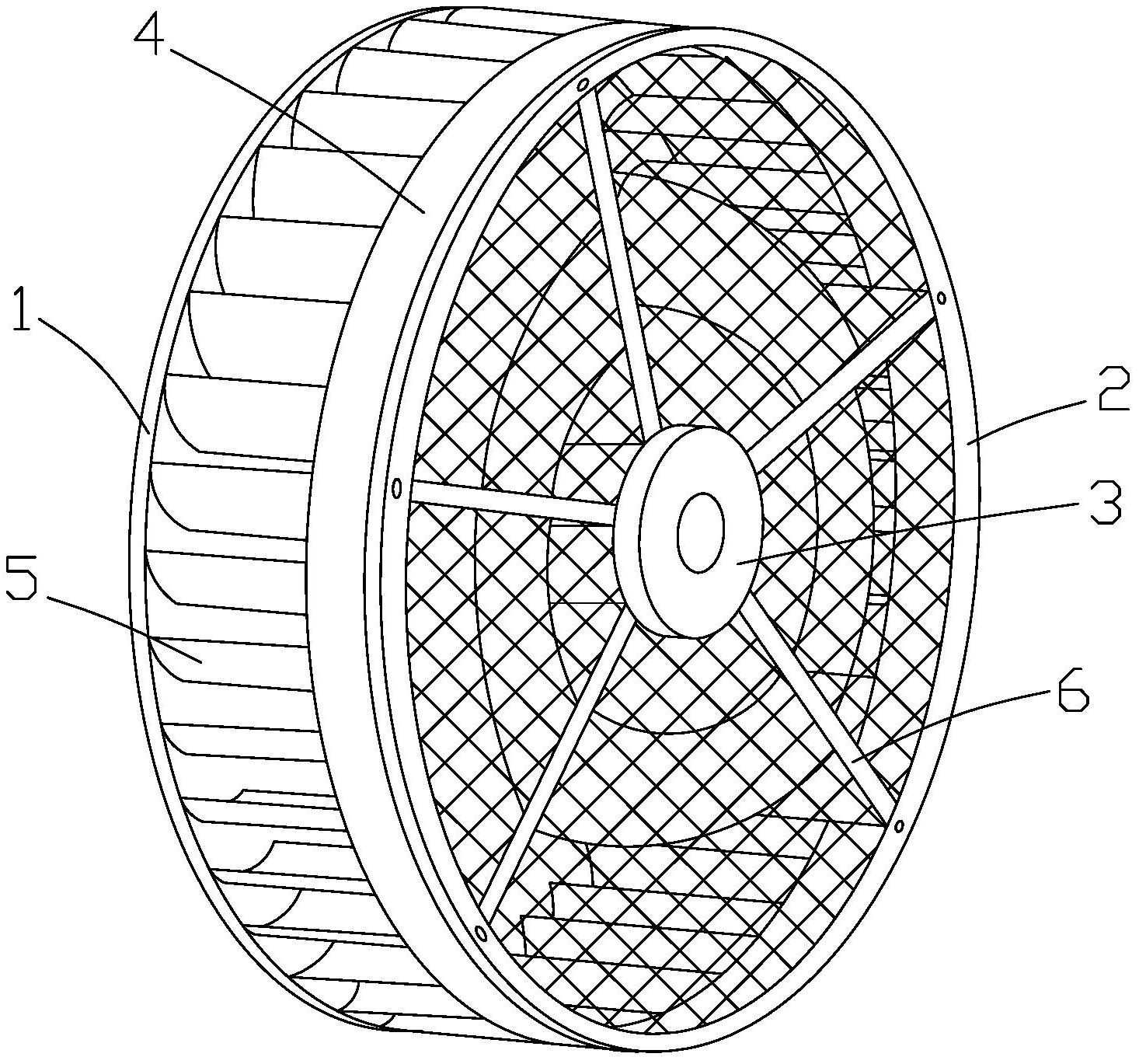

本实用新型公开了一种用于分体式集成灶的聚风风轮,包括底盘、定位环、中心柱、加强环、叶片和聚风机构,聚风机构通过中心柱连接底盘,定位环设于聚风机构上,且位于远离底盘的一侧,定位环靠近底盘的一侧设置有加强环,叶片均匀设置在加强环与底盘之间,聚风机构上靠近定位环的一侧设置有油烟分离机构。本实用新型通过聚风机构的设计,可以将整个风轮划分为若干个出风单元,使每个出风单元出风集中、稳定,增大风轮的出风效率和稳定性,降低噪音。
