授权公布号:CN211600983U
一种上加水加湿器的消声水箱盖结构
有效
申请
2020-02-14
申请公布
1970-01-01
授权
2020-09-29
预估到期
2030-02-14
| 申请号 | CN202020173750.X |
| 申请日 | 2020-02-14 |
| 授权公布号 | CN211600983U |
| 授权公告日 | 2020-09-29 |
| 分类号 | F24F6/00 |
| 分类 | 供热;炉灶;通风; |
| 申请人名称 | 佛山市顺德区巨科电器有限公司 |
| 申请人地址 | 广东省佛山市顺德区勒流江村港口路江村路段 |
专利法律状态
2020-09-29
授权
状态信息
授权
摘要

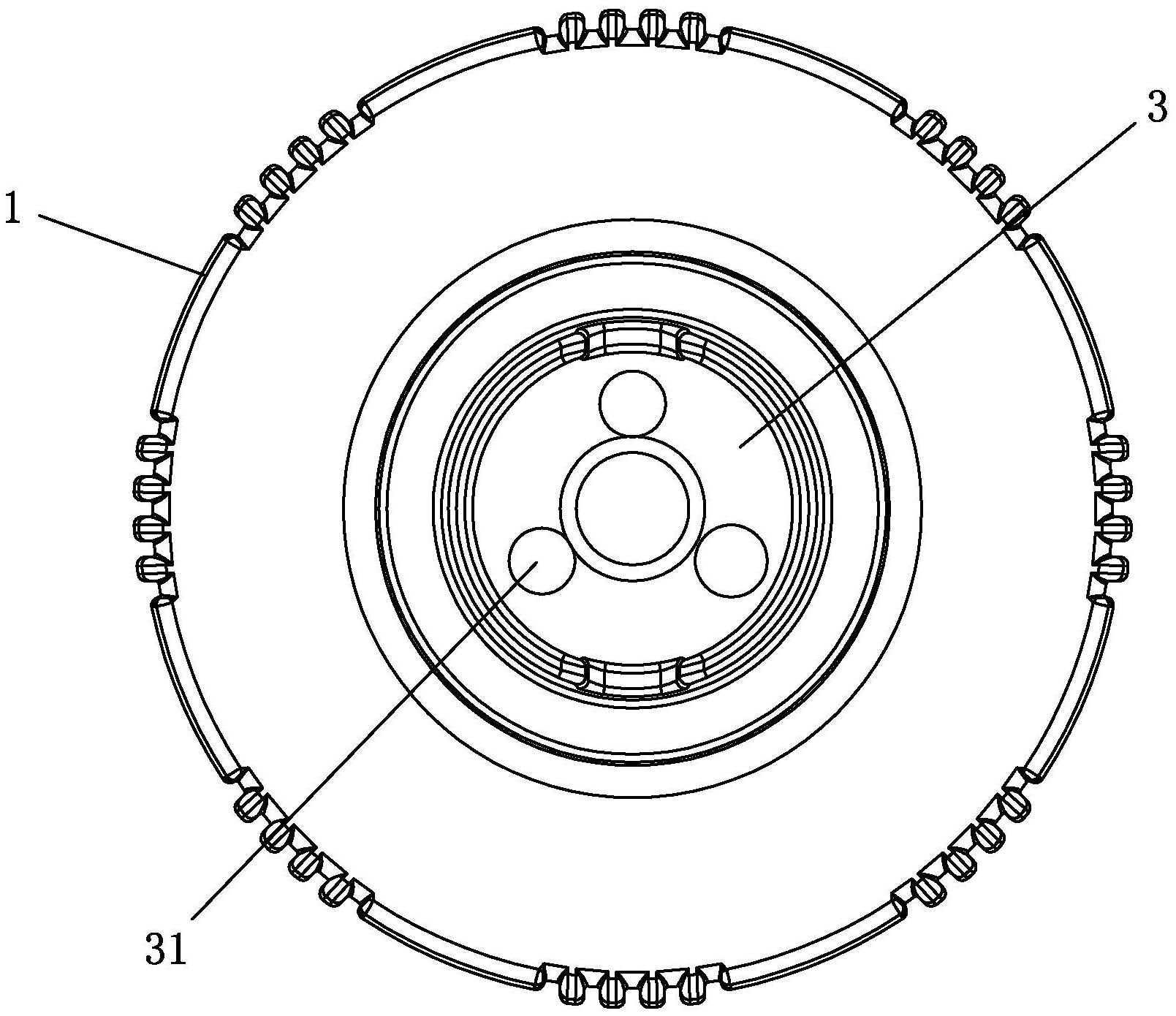

本实用新型涉及一种上加水加湿器的消声水箱盖结构,包括用于连接上水箱和底座的水箱盖主体,水箱盖主体上设有连接管,连接管内设有隔板,隔板上设有贯穿其的堵水阀芯,堵水阀芯的上端部设有伞型密封硅胶,伞型密封硅胶随堵水阀芯作上下方向的往返运动以打开或者关闭连接管,隔板上设有若干个下水圆孔,下水圆孔以堵水阀芯为中心均匀地分布,下水圆孔的直径为4mm‑4.6mm,下水圆孔的设计可以降低下水时水流经过其的速度,从而降低下水时产生的噪音,对加湿器的下水起到消声降噪的效果。
