授权公布号:CN113922830B
阻抗调节方法、射频电路、通信设备及计算机设备
有效
申请
2021-09-30
申请公布
2022-01-11
授权
2023-05-05
预估到期
2041-09-30
| 申请号 | CN202111163338.5 |
| 申请日 | 2021-09-30 |
| 申请公布号 | CN113922830A |
| 申请公布日 | 2022-01-11 |
| 授权公布号 | CN113922830B |
| 授权公告日 | 2023-05-05 |
| 分类号 | H04B1/04 |
| 分类 | 电通信技术; |
| 申请人名称 | 深圳市锐尔觅移动通信有限公司 |
| 申请人地址 | 广东省深圳市前海深港合作区前湾一路1号A栋201室(入驻深圳市前海商务秘书有限公司) |
专利法律状态
2023-05-05
授权
状态信息
授权
2022-01-11
公布
状态信息
公布
摘要

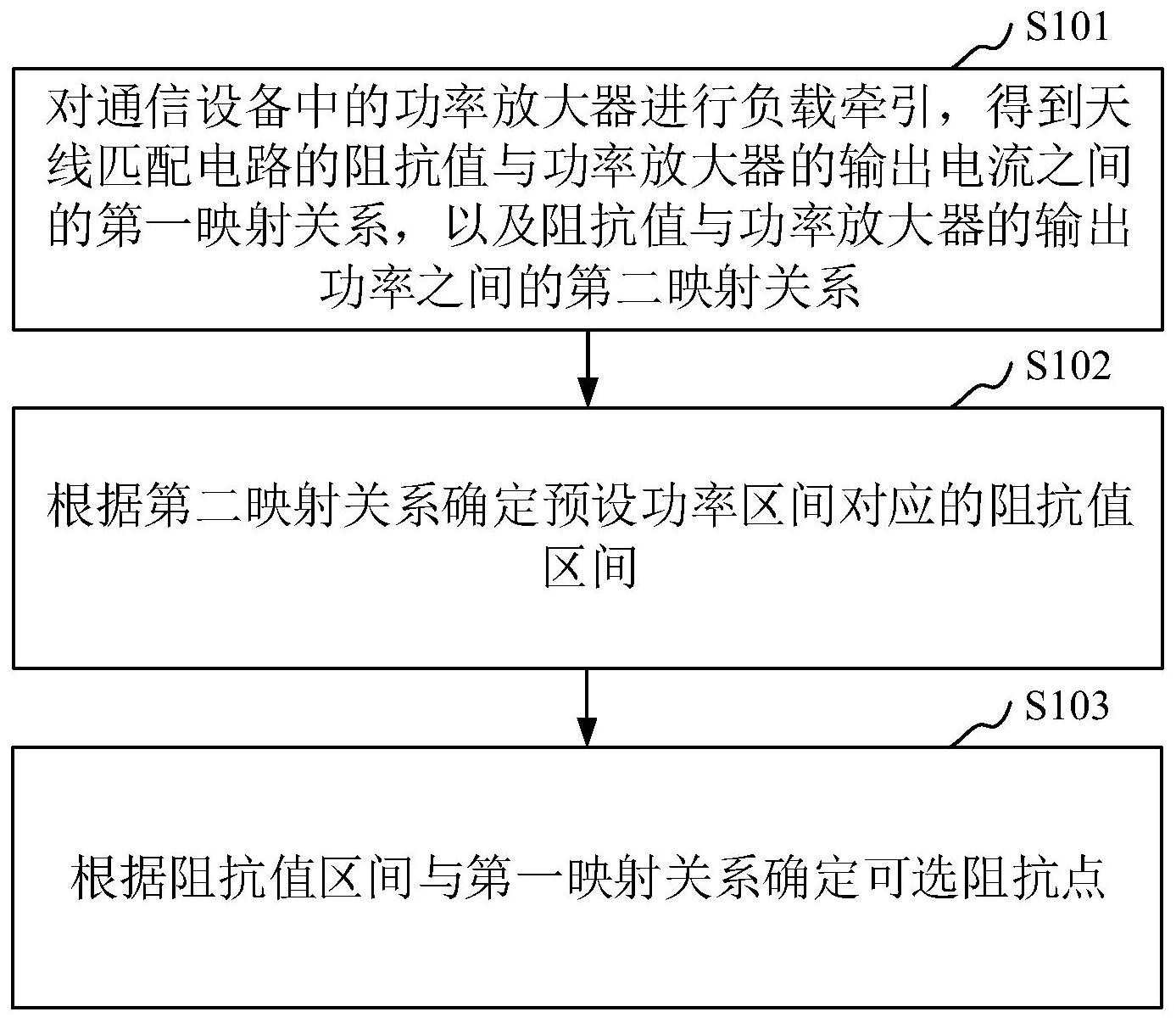

本申请涉及一种阻抗调节方法、射频电路、通信设备及计算机设备。所述阻抗调节方法,应用于通信设备;所述方法包括:对通信设备中的功率放大器进行负载牵引,得到天线匹配电路的阻抗值与功率放大器的输出电流之间的第一映射关系,以及阻抗值与功率放大器的输出功率之间的第二映射关系;根据第二映射关系确定预设功率区间对应的阻抗值区间;根据阻抗值区间与第一映射关系确定可选阻抗点;可选阻抗点为阻抗值在阻抗值区间内,且阻抗值对应的输出电流小于电流阈值的阻抗点;电流阈值为功率放大器工作在预设功率区间下所产生的噪音值大于或等于噪音阈值时对应的电流值。能够在保证通信质量的前提下降低功率放大器产生的电流噪音。
