一种3.3V、5V电压输出控制电路

授权公布号：CN114690878B

一种3.3V、5V电压输出控制电路

有效

申请

2021-12-27

申请公布

2022-07-01

授权

2023-09-19

预估到期

2041-12-27

申请号	CN202111612523.8
申请日	2021-12-27
申请公布号	CN114690878A
申请公布日	2022-07-01
授权公布号	CN114690878B
授权公告日	2023-09-19
分类号	G06F1/26;H02M3/155;H02M1/00N
分类	计算；推算；计数;
申请人名称	深圳微步信息股份有限公司
申请人地址	广东省深圳市南山区粤海街道科技园社区高新中二道5号生产力大楼B101

专利法律状态

2023-09-19 授权

状态信息

授权

2022-07-26 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):G06F1/26；申请日:20211227

2022-07-01 公布

状态信息

公布

摘要

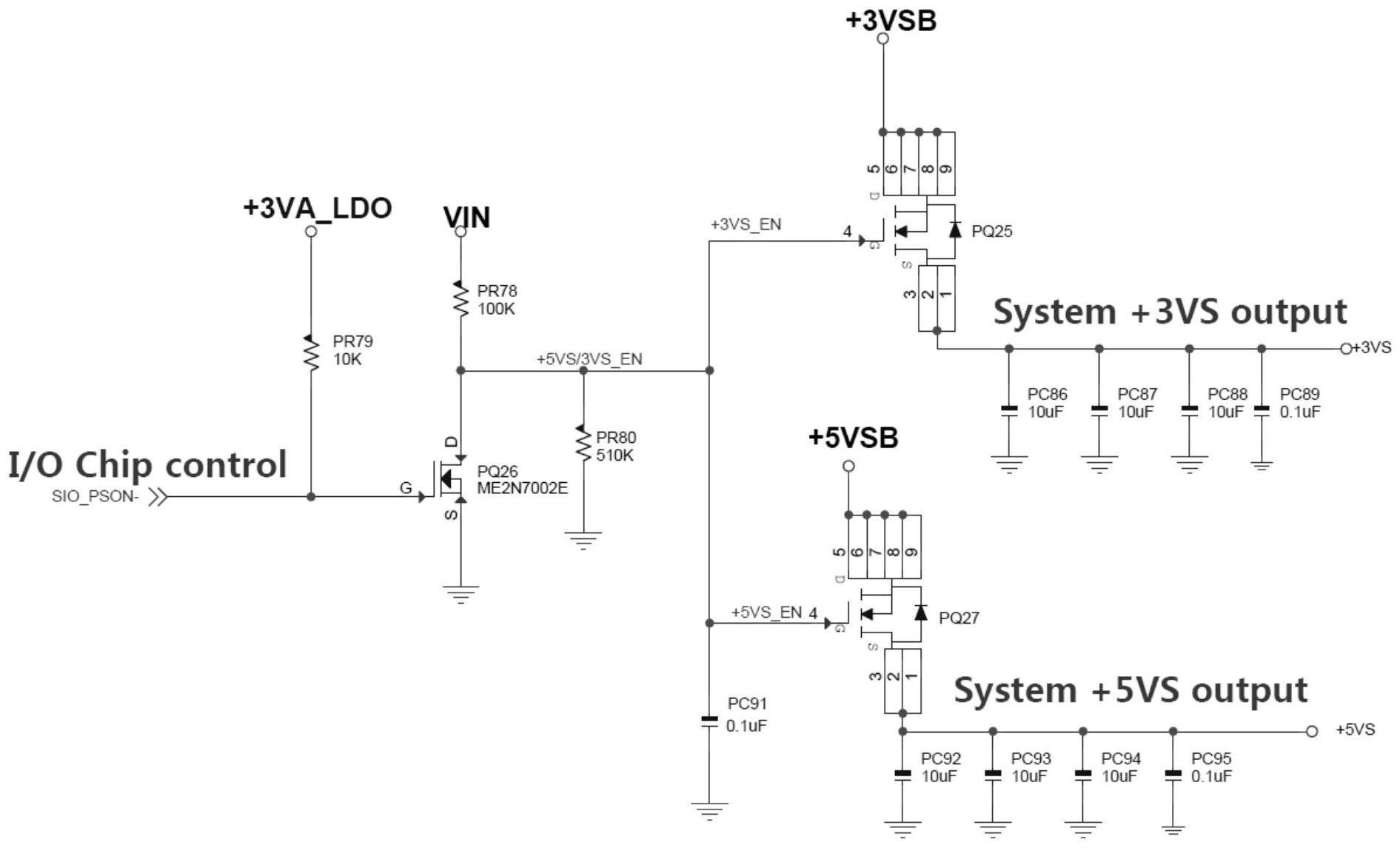

本发明公开了一种3.3V、5V电压输出控制电路，包括待机+3VSB、+5VSB输出控制电路，I/O芯片SIO_PSON‑控制电路，系统+3VS、+5VS输出控制电路，I/O芯片SIO_PSON‑控制电路输出端连接系统+3VS、+5VS输出控制电路；所述待机+3VSB、+5VSB输出控制电路包括控制芯片、+3VA_LDO线性电压输出电路、+5VSB/+3VSB使能控制电路、3.3V待机供电电路、5V待机供电电路。本发明的电路性能稳定,工作效率高。电路芯片支持5V～25V宽压输入供电，通用性强，应用广泛，可作为行业标准电路推广。
