授权公布号:CN114698253B
一种基板侧面导线的制备方法及显示装置
有效
申请
2022-03-29
申请公布
2022-07-01
授权
2024-03-19
预估到期
2042-03-29
| 申请号 | CN202210319879.0 |
| 申请日 | 2022-03-29 |
| 申请公布号 | CN114698253A |
| 申请公布日 | 2022-07-01 |
| 授权公布号 | CN114698253B |
| 授权公告日 | 2024-03-19 |
| 分类号 | H05K3/02;H05K3/06;H05K3/00;H01L27/15;H01L33/62 |
| 分类 | 其他类目不包含的电技术; |
| 申请人名称 | TCL华星光电技术有限公司 |
| 申请人地址 | 广东省深圳市光明新区塘明大道9-2号 |
专利法律状态
2024-03-19
授权
状态信息
授权
2022-07-19
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):H05K3/02;申请日:20220329
2022-07-01
公布
状态信息
公布
摘要

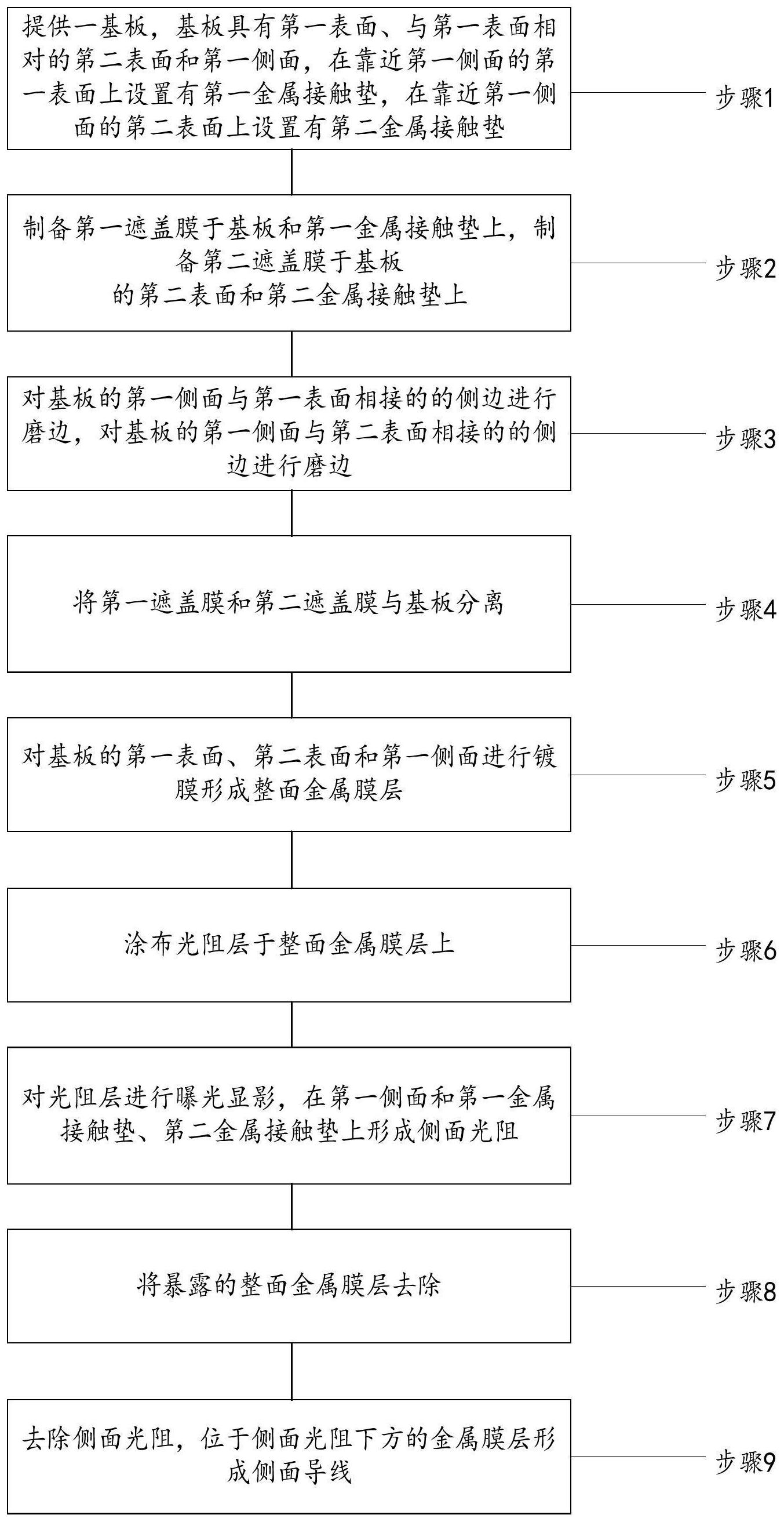

本发明的实施例公开了一种基板侧面导线的制备方法及显示装置,所述制备方法包括以下步骤:提供一基板,所述基板具有第一表面、与所述第一表面相对的第二表面和第一侧面,在靠近所述第一侧面的所述第一表面上设置有第一金属接触垫,在靠近所述第一侧面的所述第二表面上设置有第二金属接触垫;对所述基板的所述第一表面、第二表面和第一侧面进行镀膜形成整面金属膜层;涂布光阻层于所述整面金属膜层上;对所述光阻层进行曝光显影,在所述第一侧面和所述第一金属接触垫、第二金属接触垫上形成侧面光阻;将暴露的所述整面金属膜层去除;去除所述侧面光阻,位于所述侧面光阻下方的金属膜层形成侧面导线。
