授权公布号:CN117420662B
光学镜头及摄像模组
有效
申请
2023-12-14
申请公布
2024-01-19
授权
2024-03-19
预估到期
2043-12-14
| 申请号 | CN202311717786.4 |
| 申请日 | 2023-12-14 |
| 申请公布号 | CN117420662A |
| 申请公布日 | 2024-01-19 |
| 授权公布号 | CN117420662B |
| 授权公告日 | 2024-03-19 |
| 分类号 | G02B13/18;G02B13/06;A61B1/00 |
| 分类 | 光学; |
| 申请人名称 | 联创电子科技股份有限公司 |
| 申请人地址 | 江西省南昌市高新技术产业开发区京东大道1699号 |
专利法律状态
2024-03-19
授权
状态信息
授权
2024-02-06
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):G02B13/18;申请日:20231214
2024-01-19
公布
状态信息
公布
摘要

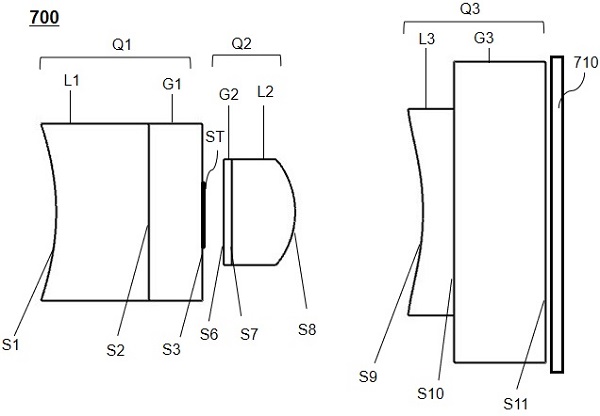

本发明公开了一种光学镜头及摄像模组,所述光学镜头沿光轴从物侧到成像面依次由第一群组、第二群组、第三群组组成;所述第一群组具有负光焦度,所述第一群组由第一基板和第一透镜组成,所述第一基板的物侧面或者像侧面胶合连接有第一透镜;所述第二群组具有正光焦度,所述第二群组沿光轴从物侧到成像面依次包括胶合连接的第二基板、第二透镜;所述第三群组具有光焦度,所述第三群组沿光轴从物侧到成像面依次由胶合连接的第三透镜、第三基板组成;所述第一基板或所述第二基板的物侧面或者像侧面镀设有光阑。本发明提供的光学镜头,在满足大视场角的同时减小了镜头尺寸及口径,有效增大了镜头景深,能够很好满足内窥镜检测范围和观测深度的需求。
