授权公布号:CN211175437U
气密封闸阀
有效
申请
2019-08-22
申请公布
1970-01-01
授权
2020-08-04
预估到期
2029-08-22
| 申请号 | CN201921368801.8 |
| 申请日 | 2019-08-22 |
| 授权公布号 | CN211175437U |
| 授权公告日 | 2020-08-04 |
| 分类号 | F16K3/02;F16K3/30 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 上海良工阀门厂有限公司 |
| 申请人地址 | 上海市宝山区锦宏路68号 |
专利法律状态
2020-08-04
授权
状态信息
授权
摘要

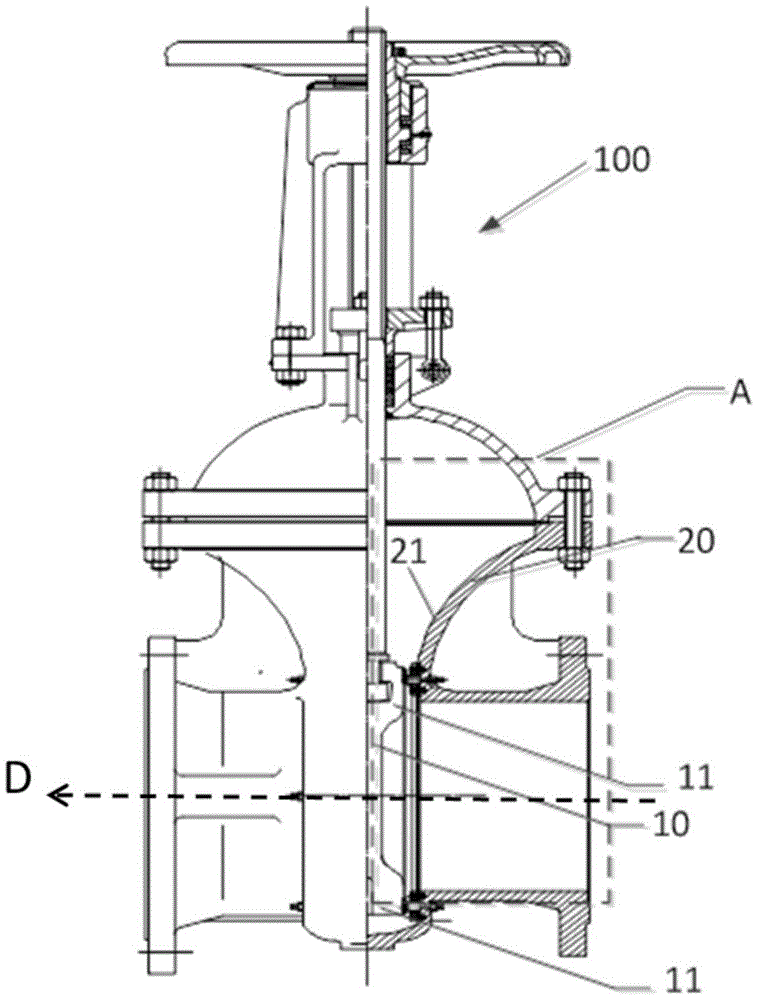

本实用新型提供一种气密封闸阀,包括阀体和阀板,阀板活动穿设于阀体的内壁所包围形成的空间内,阀体在与阀板的活动方向垂直的方向上连通于介质通道,其包括:密封圈,密封圈环设于内壁上,并且密封圈包围介质通道与阀体连通处形成的通孔,密封圈的两个侧翼的密闭贴合至内壁,密封圈的两个侧翼之间形成有可以充入气体的中空部位;气道,设置于阀体上,将中空部位连通至外部;第一压板,第一压板设置在密封圈的内侧,第一压板的至少一部分叠设在密封圈的内侧的侧翼上。通过第一压板在密封圈的内侧扣压密封圈的侧翼,由于第一压板是从密封圈外部进行固定,使得密封圈与阀体的内壁的接触面不易受到气体等的冲击。
