授权公布号:CN218463270U
一种服装生产用印花机
有效
申请
2022-09-21
申请公布
1970-01-01
授权
2023-02-10
预估到期
2032-09-21
| 申请号 | CN202222497727.8 |
| 申请日 | 2022-09-21 |
| 授权公布号 | CN218463270U |
| 授权公告日 | 2023-02-10 |
| 分类号 | B41F17/00;B41F23/00;F25D31/00;F25D17/06 |
| 分类 | 印刷;排版机;打字机;模印机〔4〕; |
| 申请人名称 | 泉州市圣吉奥服饰实业有限公司 |
| 申请人地址 | 福建省泉州市石狮市灵秀镇服装创业园 |
专利法律状态
2023-02-10
授权
状态信息
授权
摘要

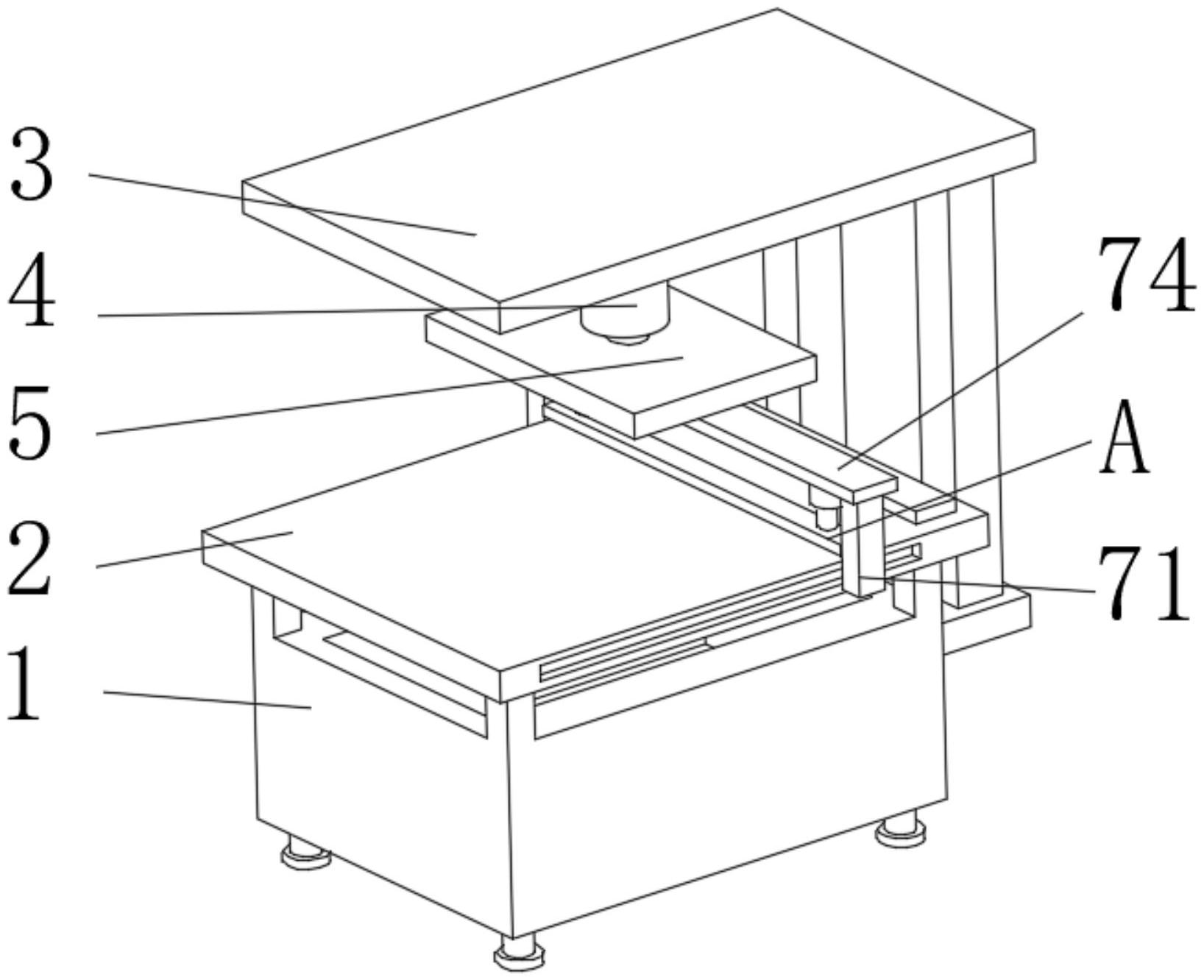

本实用新型属于印花机领域,具体涉及一种服装生产用印花机,包括印花机主体,所述印花机主体上固定连接有台面,所述印花机主体上固定连接有支架,所述支架上固定连接有气缸,所述气缸的输出端固定安装有压印设备,所述台面的内部滑动连接有连接杆,所述连接杆的外侧设置有第一弹簧,所述连接杆上固定连接有夹板,所述夹板与台面接触,所述台面上设置有展平机构。本实用新型通过设置有连接板、横杆、套筒、滑杆、压板等部件,可使弹簧带动滑杆上的压板与服装贴合,然后移动连接板,便可使压板对服装进行展平,解决了现有的服装生产用印花机在使用时没有对服装的展平机构,若服装在印花时没有展平,容易使印花不均匀的问题。
