授权公布号:CN207418029U
一种防滑储纱架
有效
申请
2017-08-10
申请公布
1970-01-01
授权
2018-05-29
预估到期
2027-08-10
| 申请号 | CN201721051086.6 |
| 申请日 | 2017-08-10 |
| 授权公布号 | CN207418029U |
| 授权公告日 | 2018-05-29 |
| 分类号 | B65H54/72 |
| 分类 | 输送;包装;贮存;搬运薄的或细丝状材料; |
| 申请人名称 | 枣庄海扬王朝纺织有限公司 |
| 申请人地址 | 山东省枣庄市台儿庄区文化西路 |
专利法律状态
2018-05-29
授权
状态信息
授权
摘要

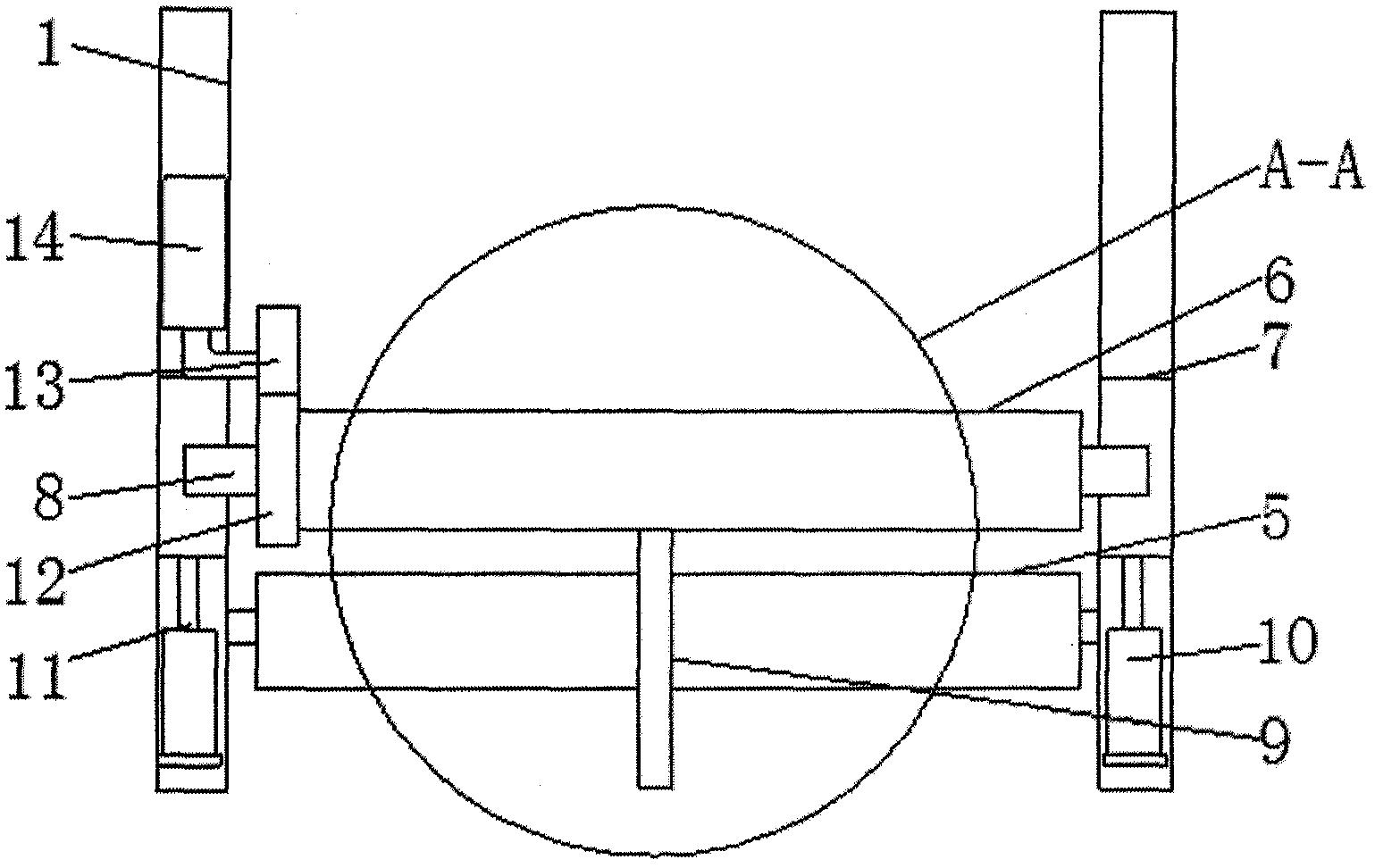

本实用新型公开了一种防滑储纱架,包括机架,机架的门状结构包括横梁和竖梁;竖梁的内侧设置有齿链带,竖梁的下部设置有安装座;竖梁的下部设置有下压辊,竖梁上设置有上压辊;上压辊的两端设置有链轮,链轮与上压辊两端的输出轴连接;上压辊上设置有限位杆,链轮的下方设置有液压气缸;上压辊上设置有传动齿轮,传动齿轮的上方设置有离合器,离合器的一端与传动齿轮齿合;离合器的一侧设置有减速电机。本防滑储纱架,启动液压气缸,液压气缸上的气缸推杆带动链轮,链轮在齿链带上移动,两个链轮之间的上压辊整体向上或者向下移动,通过上压辊上的限位杆防止储纱架在储纱过程中摩擦打滑,解决了纱线表面颜色脱落,造成经济损失的问题。
