一种皮带输送机构中的材料复合装置

授权公布号：CN206327842U

一种皮带输送机构中的材料复合装置

失效

申请

2016-12-27

申请公布

1970-01-01

授权

2017-07-14

预估到期

2026-12-27

申请号	CN201621448615.1
申请日	2016-12-27
授权公布号	CN206327842U
授权公告日	2017-07-14
分类号	B65G39/12;B65G23/44
分类	输送；包装；贮存；搬运薄的或细丝状材料;
申请人名称	湖南一朵生活用品有限公司
申请人地址	湖南省长沙市浏阳市永安产业园

专利法律状态

2020-12-04 专利权的终止

状态信息

未缴年费专利权终止；IPC(主分类):B65G39/12；申请日:20161227；授权公告日:20170714；终止日期:20191227

2017-10-24 著录事项变更

状态信息

著录事项变更；IPC(主分类):B65G39/12；变更事项:发明人；变更前:罗凤国王景飒吴刚邓战胜李正强；变更后:刘祥富

2017-07-14 授权

状态信息

授权

摘要

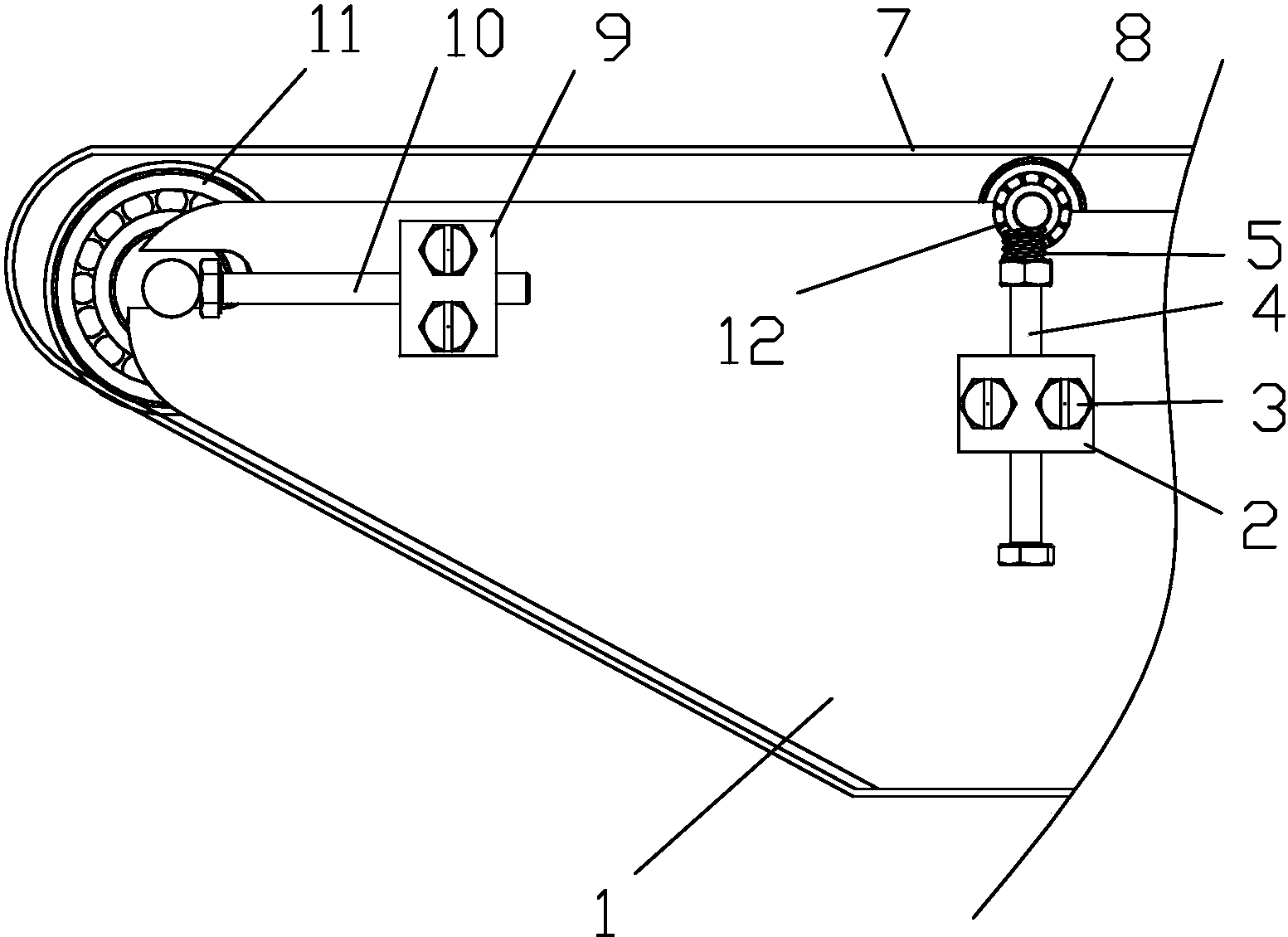

本实用新型公开了一种皮带输送机构中的材料复合装置，所述的皮带输送机构包括侧板(1)、设置在侧板上的2个同步带轮(11)和皮带(7)；其特征在于，在侧板上设有至少一个高度调节机构；高度调节机构位于2个同步带轮之间；高度调节机构用于为皮带上段提供支撑，大多数时候是将皮带上段垫高；高度调节机构包括第一固定底座(2)、高度调节螺杆(4)、圆环(6)和调节轮(8)；第一固定底座固定在侧板上；第一固定底座中设有用于插装所述高度调节螺杆的螺孔；调节轮的轮轴插装在圆环中，圆环的底部由高度调节螺杆的上端支撑。该皮带输送机构中的材料复合装置结构简单，能调节皮带位置，提高产品的良品率。
