授权公布号:CN220594995U
一种可自动收折站立的手推车
有效
申请
2023-07-13
申请公布
1970-01-01
授权
2024-03-15
预估到期
2033-07-13
| 申请号 | CN202321846124.2 |
| 申请日 | 2023-07-13 |
| 授权公布号 | CN220594995U |
| 授权公告日 | 2024-03-15 |
| 分类号 | B62B7/06 |
| 分类 | 无轨陆用车辆; |
| 申请人名称 | 东莞硕仕儿童用品有限公司 |
| 申请人地址 | 广东省东莞市清溪镇铁松钟屋围路11号2号楼101室 |
专利法律状态
2024-03-15
授权
状态信息
授权
摘要

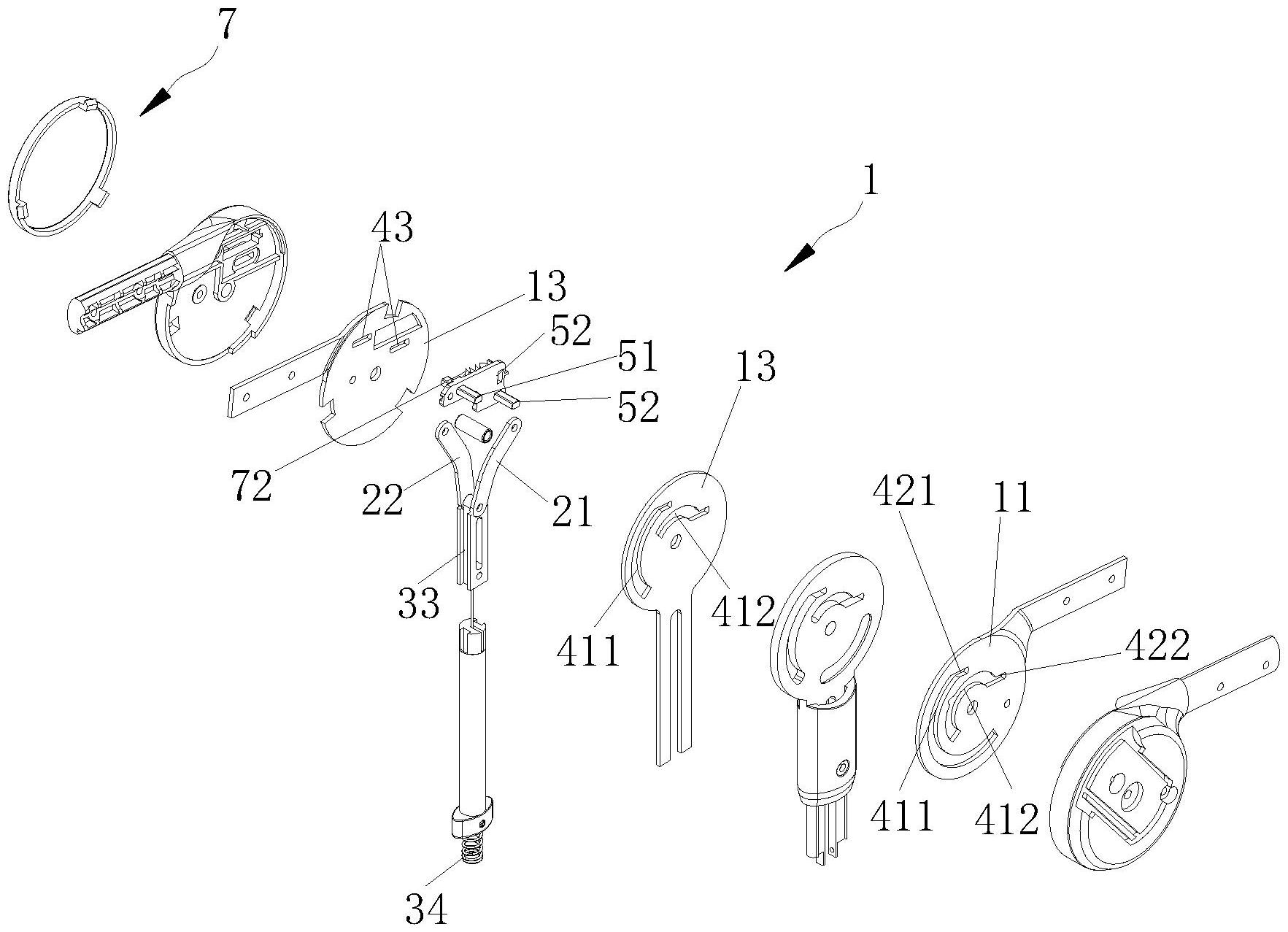

本实用新型公开了一种可自动收折站立的手推车,包括关节组件、安装于关节组件上的前脚管、手把管以及后脚管,所述关节组件包括相互枢转连接的内关节、外关节以及中关节,内关节与前脚管相连接,所述外关节与手把管相连接,中关节与后脚管相连接所述后脚管设有沿其长度方向滑动的弹性驱动件,弹性驱动件的上端枢转安装有第一联动片和第二联动片,第一联动片的上端与内关节枢转连接,第二联动片的上端与外关节枢转连接;弹性驱动件带动外关节和内关节转动,并迫使前脚管和手把管朝后脚管的方向摆动。车架在手把管的重力以及弹性驱动件的作用下,迫使前脚管和手把管朝后脚管的方向摆动,即使人为不施加作用力,也可以完成车架的自动折叠。
