授权公布号:CN207917252U
一种用于宣纸自动化包装装置
有效
申请
2017-12-18
申请公布
1970-01-01
授权
2018-09-28
预估到期
2027-12-18
| 申请号 | CN201721771132.X |
| 申请日 | 2017-12-18 |
| 授权公布号 | CN207917252U |
| 授权公告日 | 2018-09-28 |
| 分类号 | B65B35/24;B65B35/18;B65B25/14 |
| 分类 | 输送;包装;贮存;搬运薄的或细丝状材料; |
| 申请人名称 | 安徽常春纸业有限公司 |
| 申请人地址 | 安徽省宣城市泾县丁家桥镇 |
专利法律状态
2018-09-28
授权
状态信息
授权
摘要

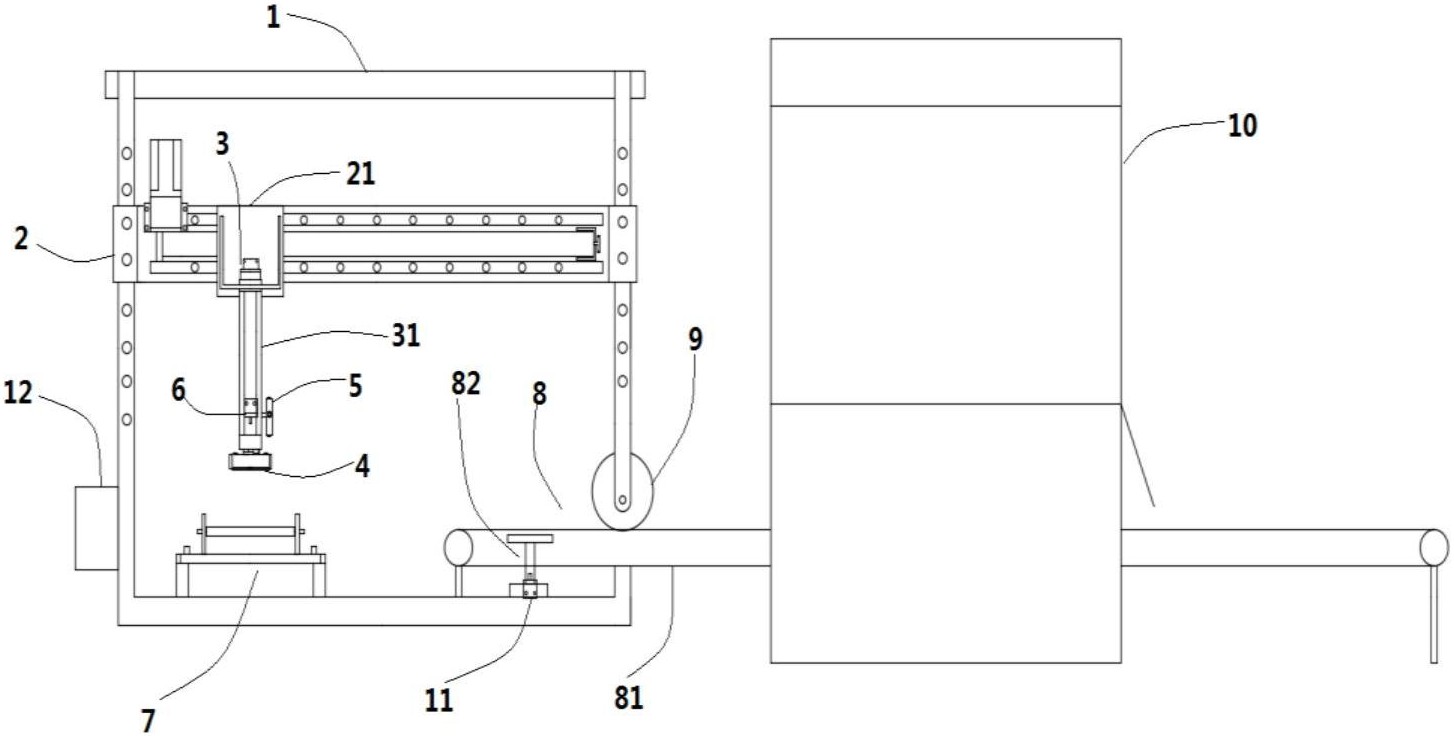

一种用于宣纸自动化包装装置,包括机架,机架上横向设置有滑轨,滑轨通过滑块滑动连接有吸附装置,滑台气缸一端部安装在滑块上,且滑台气缸另一端部安装有真空吸附膜,真空吸附膜与位于滑台气缸表面的真空发生器连接,且滑台气缸上真空发生器相邻的另一表面设有第一光纤传感器,第一光纤传感器确定所述第一传送装置上的宣纸位置,通过真空吸附膜吸附并传递在第二传送装置的传送带表面,真空吸附膜避免宣纸造成损伤,第二光纤传感器确定吸附装置上宣纸的位置,抽气机构能够起到中间传递作用配合压辊的磙碾使宣纸紧贴在传送带表面,避免宣纸折叠导致产品良品率低,最后通过自动包装机完成宣纸的高效率、高品质的全自动化包装过程。
