授权公布号:CN114289894B
一种彩色双玻组件电池片的激光切割装置
有效
申请
2021-12-17
申请公布
2022-04-08
授权
2023-10-17
预估到期
2041-12-17
| 申请号 | CN202111550955.0 |
| 申请日 | 2021-12-17 |
| 申请公布号 | CN114289894A |
| 申请公布日 | 2022-04-08 |
| 授权公布号 | CN114289894B |
| 授权公告日 | 2023-10-17 |
| 分类号 | B23K26/38;B23K26/08;B23K26/70;B65H1/04;B65H3/08 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 中建材浚鑫科技有限公司 |
| 申请人地址 | 江苏省无锡市江阴市申港镇镇澄路1011号 |
专利法律状态
2023-10-17
授权
状态信息
授权
2022-04-26
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):B23K26/38;申请日:20211217
2022-04-08
公布
状态信息
公布
摘要

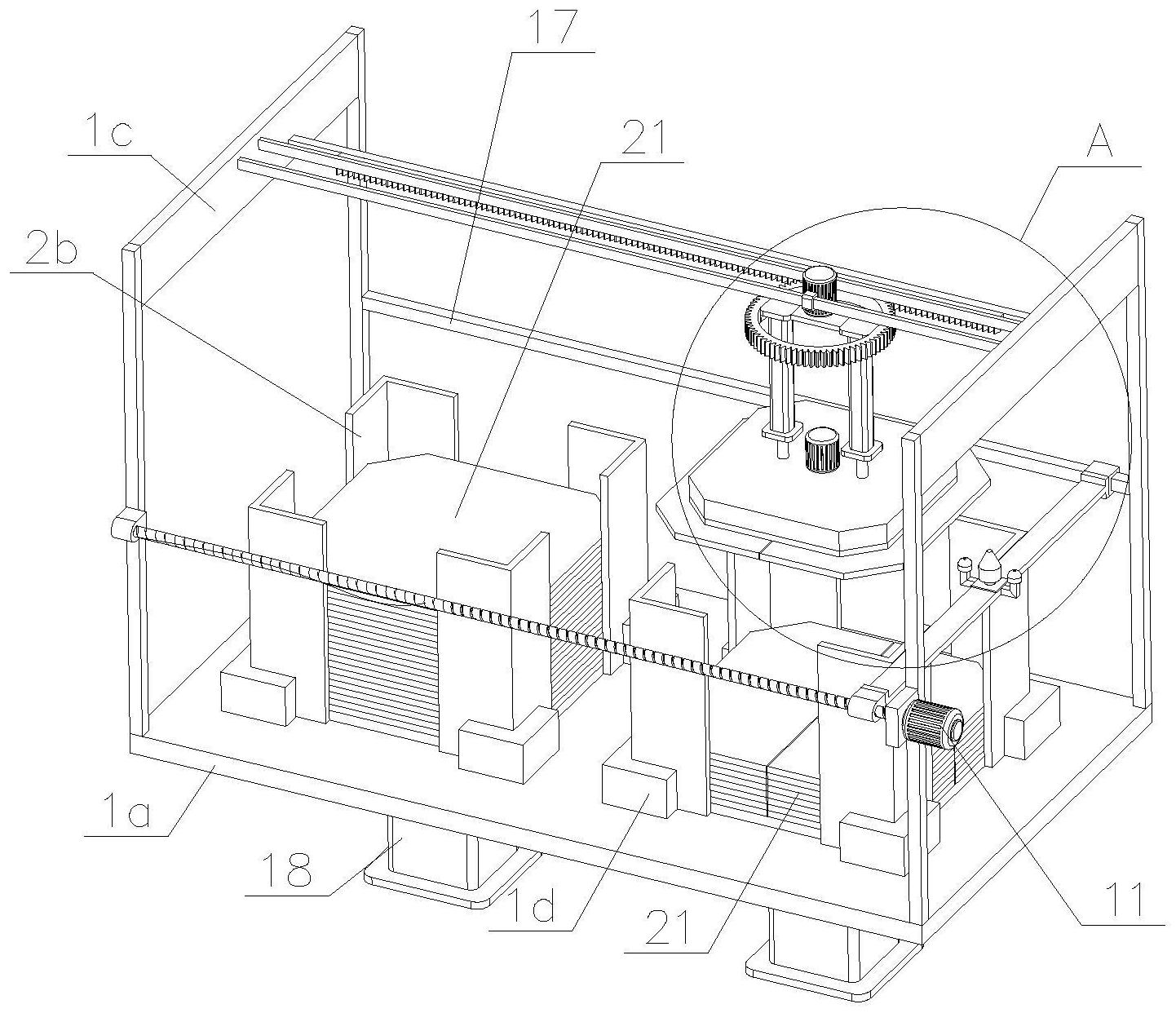

本发明公开了一种彩色双玻组件电池片的激光切割装置,包括机架,机架设置有转运组件、切割组件和存储组件;存储组件包括两个储片架;切割组件包括激光头和驱动激光头往复移动的平移单元;转运组件包括抓取单元和驱动抓取单元在两个储片架正上方之间移动的移动单元,移动单元包括齿条、齿轮和移动电机。该彩色双玻组件电池片的激光切割装置利用抓取单元抓取电池片,通过移动单元带动抓取单元移动至第一切割段和第二切割段,移动的同时带动电池片转动,以便与切割组件配合运行实现横向切割和纵向切割,因此无需驱动激光头横向和纵向移动的装置和对电池片定位的装置,使得设备结构简单紧凑,降低了成本,并减少了设备的占用空间。
