授权公布号:CN205303255U
一种翘板式纯平复位开关
有效
申请
2015-12-31
申请公布
1970-01-01
授权
2016-06-08
预估到期
2025-12-31
| 申请号 | CN201521142920.3 |
| 申请日 | 2015-12-31 |
| 授权公布号 | CN205303255U |
| 授权公告日 | 2016-06-08 |
| 分类号 | H01H13/14;H01H13/20;H01H23/12 |
| 分类 | 基本电气元件; |
| 申请人名称 | 重庆西野电器制造有限公司 |
| 申请人地址 | 重庆市大渡口区茄子溪新街213号 |
专利法律状态
2016-06-08
授权
状态信息
授权
摘要

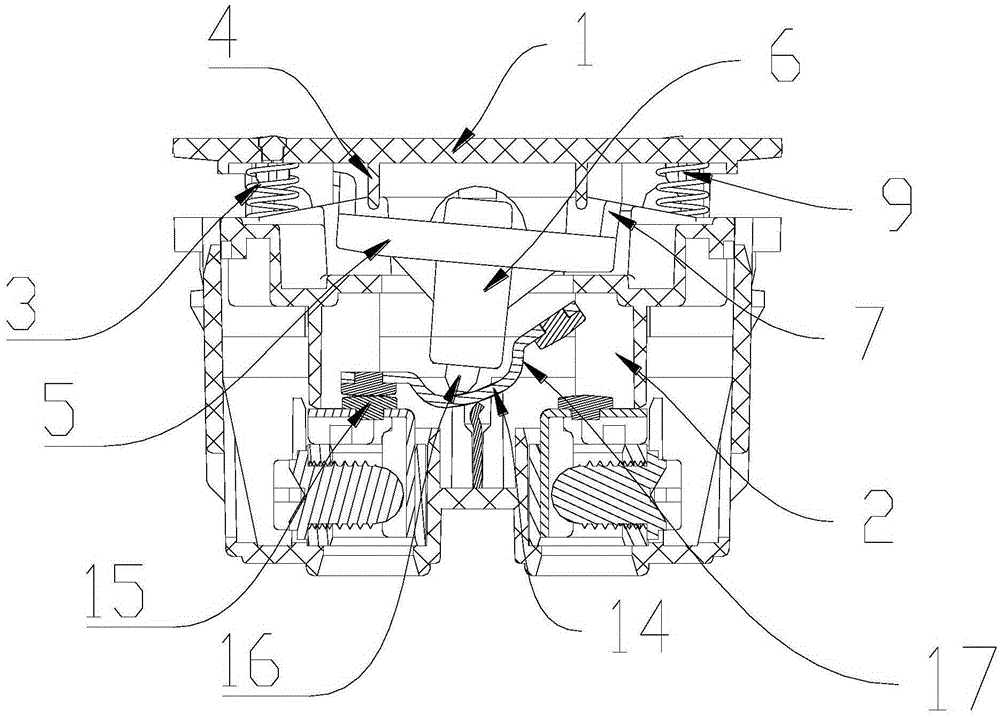

本实用新型公开了一种翘板式纯平复位开关,包括底座,所述底座上设置有按压定位结构,所述按压定位结构包括翘板,所述翘板包括中子,所述中子上连接有悬臂,所述底座在翘板下方安装有跳板,所述底座的压板上还铰接安装有一按键,所述按键位于翘板上方,所述压板上设置有弹性复位元件,所述按键的下表面设置有两个压柱,所述压柱分别处于中子上连接的两悬臂的上方,所述中子底部还设置有按压件,所述按压件头部为子弹头,所述中子按压转动时可以和跳板的凸起段相接触所述按键与墙壁始终保持平行设置。该开关结构简单,在使用的时候按键始终与墙壁保持平行,特别是与插座在同一产品上共用的时候,不会产生干扰。
