授权公布号:CN115354487B
一种布料扯断装置
有效
申请
2022-08-10
申请公布
2022-11-18
授权
2023-07-25
预估到期
2042-08-10
| 申请号 | CN202210956742.6 |
| 申请日 | 2022-08-10 |
| 申请公布号 | CN115354487A |
| 申请公布日 | 2022-11-18 |
| 授权公布号 | CN115354487B |
| 授权公告日 | 2023-07-25 |
| 分类号 | D06H7/20 |
| 分类 | 织物等的处理;洗涤;其他类不包括的柔性材料; |
| 申请人名称 | 旺利塑胶电子(惠州)有限公司 |
| 申请人地址 | 广东省惠州市博罗县福田镇福兴工业区 |
专利法律状态
2023-07-25
授权
状态信息
授权
2022-12-06
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):D06H7/20;申请日:20220810
2022-11-18
公布
状态信息
公布
摘要

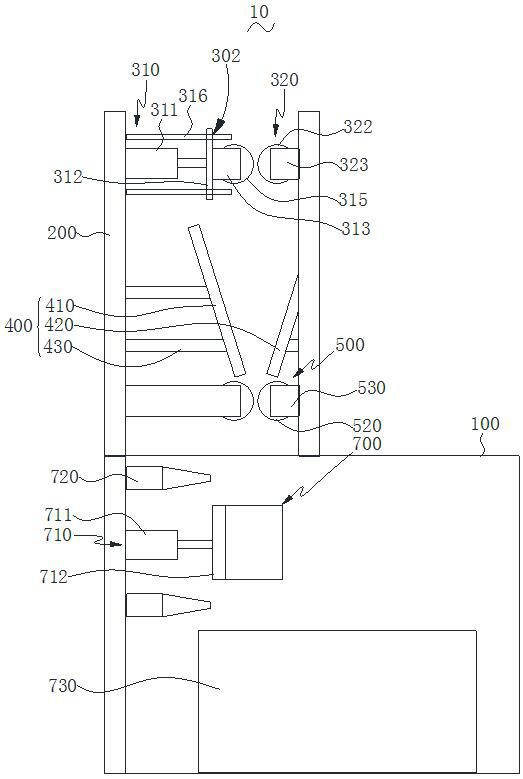

本发明提供了一种布料扯断装置,待扯断布料在第一传送辊和第二传送辊之间,在两个第三传送辊之间。第一驱动电机驱动第一传送辊转动,第二驱动电机驱动第二传送辊转动,每一第二驱动电机驱动一第二传送辊转动,将待扯断布料传送。当待扯断布料的点短线位于传送机构和两个扯断机构之间时,第一驱动气缸通过第一驱动板以及两个第一连接板驱动第一传送辊将待扯断布料传送抵接在第二传送辊上对待扯断布料进行挤压固定。同时,每一第二驱动电机驱动一第二传送辊转动将待扯断布料扯断。扯断后的待扯断布料的头端沿着第一引导斜板、第二引导斜板在进入到两个第二传送辊之间,以进行下一次扯断工作。上述布料扯断装置对待扯断布料进行扯断的效率高。
