授权公布号:CN217267600U
一种高强度路灯地笼组件
有效
申请
2022-04-25
申请公布
1970-01-01
授权
2022-08-23
预估到期
2032-04-25
| 申请号 | CN202220983003.1 |
| 申请日 | 2022-04-25 |
| 授权公布号 | CN217267600U |
| 授权公告日 | 2022-08-23 |
| 分类号 | E02D27/42;E04H12/22;F21V21/00;F21W131/103N |
| 分类 | 水利工程;基础;疏浚; |
| 申请人名称 | 重庆天华照明有限公司 |
| 申请人地址 | 重庆市涪陵区龙水路2号 |
专利法律状态
2022-08-23
授权
状态信息
授权
摘要

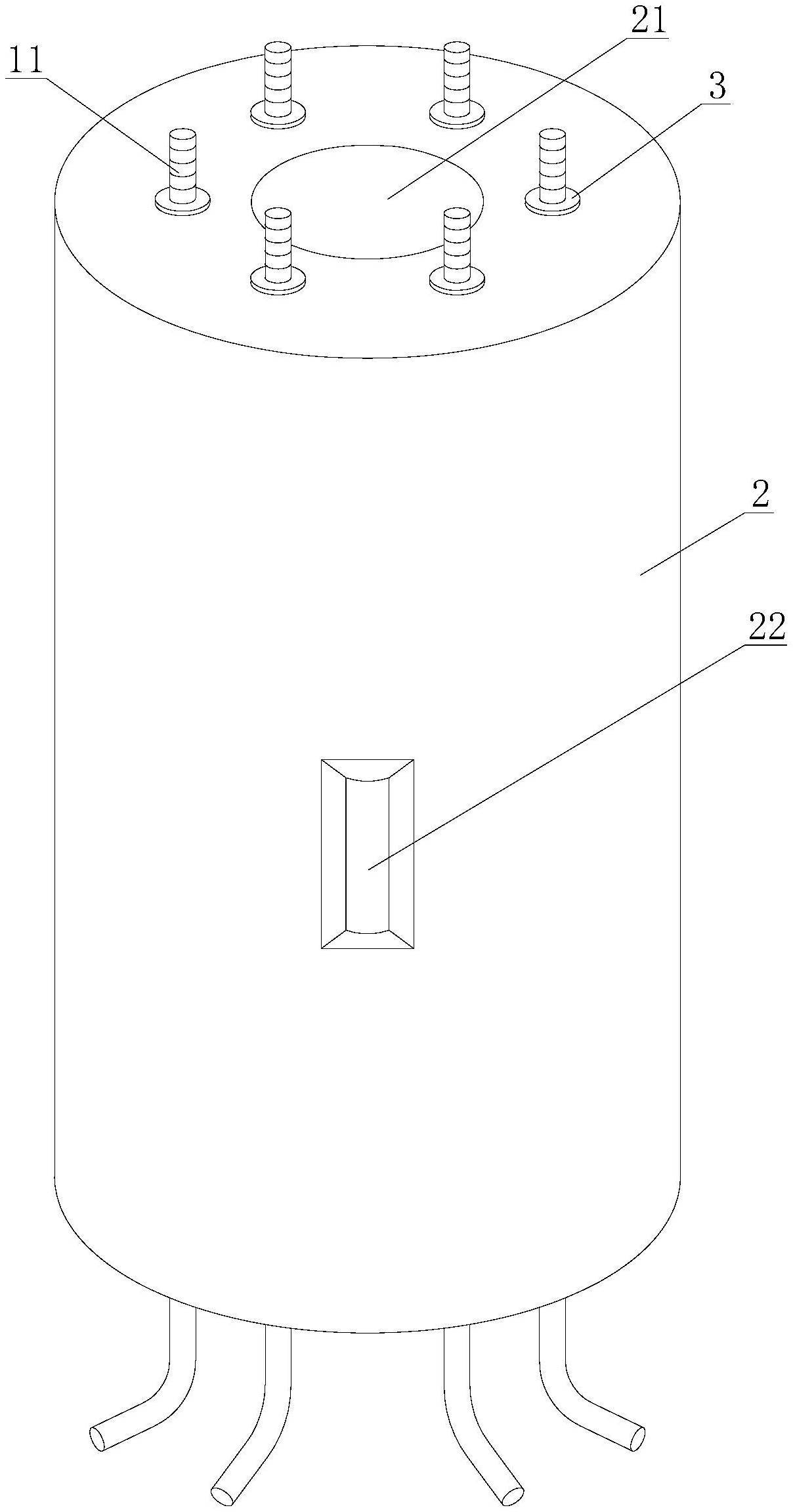

本实用新型提供一种高强度路灯地笼组件,包括地笼基体和混凝土基体,地笼基体包括间隔并行布置的多根预埋主杆,多根预埋主杆上部固定有稳固支板,稳固支板中部开设有支板过孔,稳固支板下方每根预埋主杆上倾斜焊接连接有预埋支杆,预埋支杆上端向内靠近支板过孔的中心轴线,多根预埋主杆的下部焊接围接有下加强围杆,混凝土基体浇筑凝固于地笼基体上,混凝土基体的中心轴向形成有与支板过孔对应的轴向通孔,混凝土基体侧壁相对设有与轴向通孔贯通的径向通孔,预埋支杆下端藏于混凝土基体内部,预埋主杆上端露出混凝土基体顶部且露出的预埋主杆上固定套接有安装垫片。本申请整体结构强度高且利于现场快速安装灯杆。
