授权公布号:CN111496409B
一种摩托车油箱注油口焊接方法
有效
申请
2020-04-24
申请公布
2020-08-07
授权
2021-07-09
预估到期
2040-04-24
| 申请号 | CN202010330171.6 |
| 申请日 | 2020-04-24 |
| 申请公布号 | CN111496409A |
| 申请公布日 | 2020-08-07 |
| 授权公布号 | CN111496409B |
| 授权公告日 | 2021-07-09 |
| 分类号 | B23K31/02;B23K37/04 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 重庆建设·雅马哈摩托车有限公司 |
| 申请人地址 | 重庆市九龙坡区九龙园区B区华成路1号 |
专利法律状态
2021-07-09
授权
状态信息
授权
2020-09-01
实质审查的生效
状态信息
实质审查的生效 IPC(主分类):B23K31/02
2020-08-07
公布
状态信息
公布
摘要

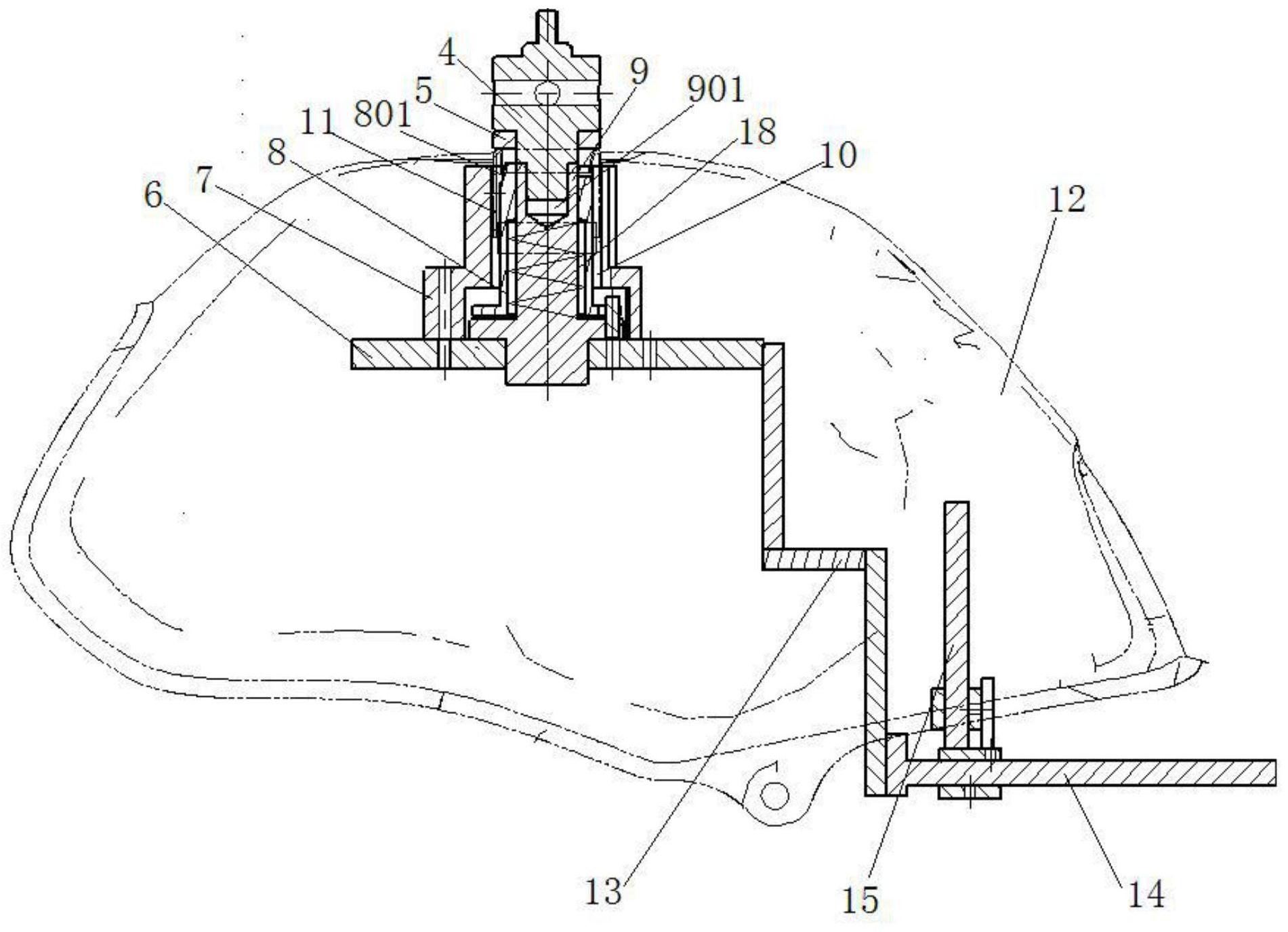

本发明提供了一种摩托车油箱注油口焊接方法,固装在注油口焊接设备上,上部设有下压轴,中部设有回转台,下压轴内可转动的连接压紧机构,压紧机构包括下压头安装机构、下压头和压紧套,下压头与下压头安装机构固接,下压头为阶梯轴,压紧套套设在下压头大径轴上,回转台上固定安装主定位工装机构,包括定位板、电极、顶套和定位轴,定位板固装在回转台上,电极固装在定位板顶部,电极顶部与油箱外板相匹配,电极内套设顶套,顶套内穿设定位轴,顶套一侧设有楔形面,与注油口槽型口配合定位,顶套与电极之间形成环形腔,用于放置注油口,定位轴、顶套通过连接销与定位板固定连接,主定位工装机构后端还固定连接有辅助定位机构,用于对油箱尾部定位。
