授权公布号:CN216934693U
一种玩具空翻机构及电动玩具
有效
申请
2021-11-30
申请公布
1970-01-01
授权
2022-07-12
预估到期
2031-11-30
| 申请号 | CN202122990586.9 |
| 申请日 | 2021-11-30 |
| 授权公布号 | CN216934693U |
| 授权公告日 | 2022-07-12 |
| 分类号 | A63H3/36;A63H11/08;A63H11/20;A63H29/22 |
| 分类 | 运动;游戏;娱乐活动; |
| 申请人名称 | 汕头市澄海区乐吉儿动漫文化有限公司 |
| 申请人地址 | 广东省汕头市澄海区广益街道华东路内陇工业区 |
专利法律状态
2022-07-12
授权
状态信息
授权
摘要

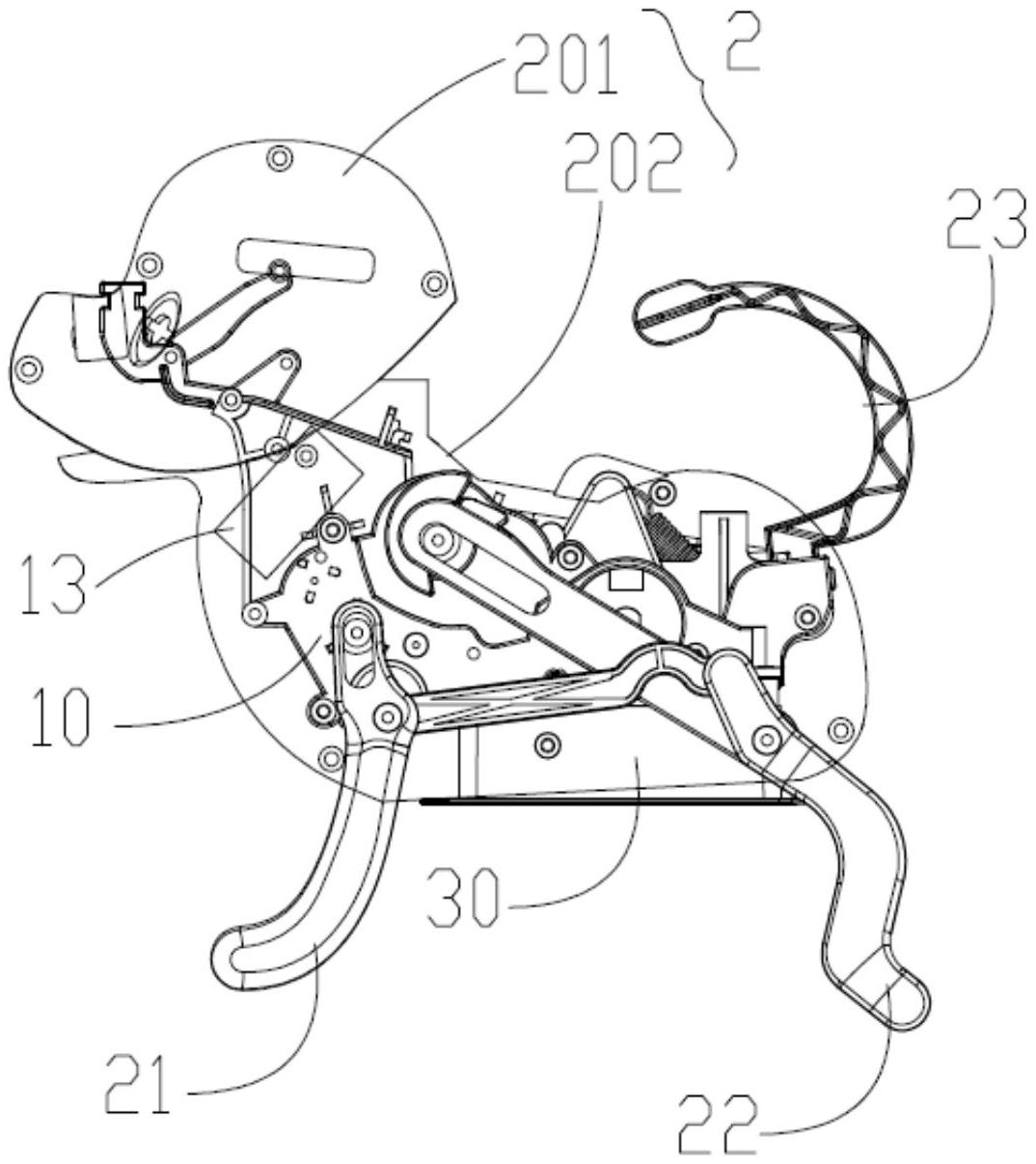

本申请提供玩具空翻机构及电动玩具,玩具空翻机构包括机芯壳、驱动装置及肢体活动组件,肢体活动组件包括空翻偏芯轮、下蹲连杆、后腿摆动连杆及弹性件;空翻偏芯轮与齿轮传动机构连接,空翻偏芯轮包括突轴及扇形卡合部,下蹲连杆的第一端设有卡扣部及滑槽;下蹲连杆通过滑槽套设于突轴上,且卡扣部与扇形卡合部相卡合;下蹲连杆的第二端与后腿摆动连杆的后腿偏芯轴连接;弹性件的两端分别与机芯壳、后腿摆动连杆连接;在空翻偏芯轮的扇形卡合部的旋转作用力下,下蹲连杆沿滑槽移动直至卡扣部脱离扇形卡合部的限制,弹性件带动玩具空翻机构发生空翻动作。本申请实施例的玩具空翻机构及电动玩具,能实现后空翻动作,提高玩具狗的仿真度及趣味性。
