授权公布号:CN215758025U
一种浆纱机的防断纱回弹装置
有效
申请
2021-08-19
申请公布
1970-01-01
授权
2022-02-08
预估到期
2031-08-19
| 申请号 | CN202121956651.X |
| 申请日 | 2021-08-19 |
| 授权公布号 | CN215758025U |
| 授权公告日 | 2022-02-08 |
| 分类号 | D06B17/04;D06B23/00 |
| 分类 | 织物等的处理;洗涤;其他类不包括的柔性材料; |
| 申请人名称 | 湖北雪美实业股份有限公司 |
| 申请人地址 | 湖北省襄阳市襄城区庞公路169号 |
专利法律状态
2022-02-08
授权
状态信息
授权
摘要

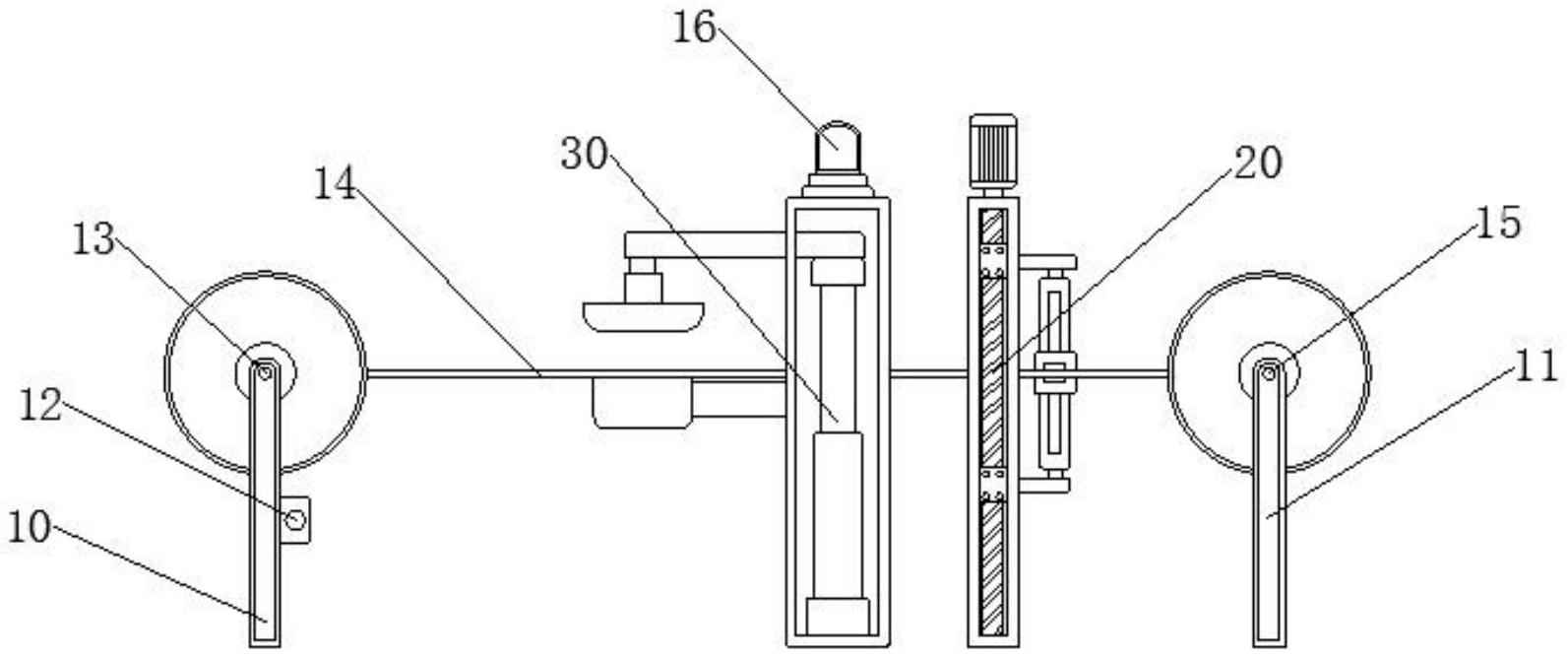

本实用新型涉及浆纱机技术领域,且公开了一种浆纱机的防断纱回弹装置,包括警报组件,所述警报组件包括支撑架、断纱感应器、放纱卷筒、纱线、收纱卷筒和声光报警器,所述支撑架的一侧设有夹纱组件和断纱组件,所述夹纱组件包括电机,所述电机的输出端转动连接有丝杆,所述丝杆的外侧壁滑动连接有滑块,所述滑块的一侧滑动连接有滑轨,所述滑块的一端固定连接有夹臂;通过电机的输出端转动带动丝杆,丝杆转动带动滑块在滑轨上移动(丝杆的上下两端为反向纹路,丝杆转动分别带动上下两端的滑块移动,上下两端的滑块分别带动上下两端的夹臂夹住接触的纱线),达到自动断纱夹纱的目的,从而解决了断纱后乱线的问题。
