授权公布号:CN212005289U
一种光度均匀的LED冰柜灯
有效
申请
2020-03-04
申请公布
1970-01-01
授权
2020-11-24
预估到期
2030-03-04
| 申请号 | CN202020253104.4 |
| 申请日 | 2020-03-04 |
| 授权公布号 | CN212005289U |
| 授权公告日 | 2020-11-24 |
| 分类号 | F21S8/00 |
| 分类 | 照明; |
| 申请人名称 | 惠州元晖光电股份有限公司 |
| 申请人地址 | 广东省惠州市仲恺高新区陈江街道元晖路9号 |
专利法律状态
2020-11-24
授权
状态信息
授权
摘要

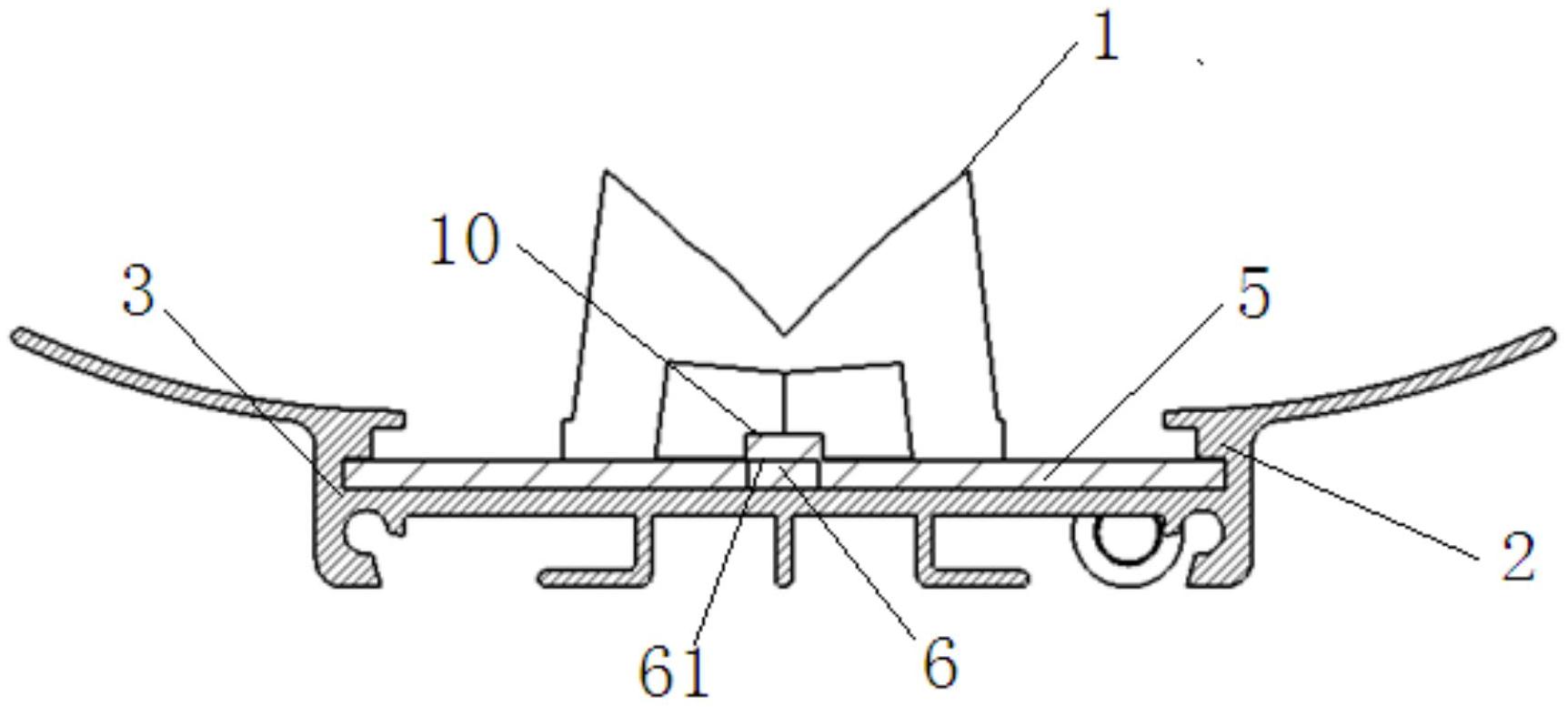

本实用新型提供一种光度均匀的LED冰柜灯,包括灯体底座、电源、PCB线路板、LED偏光透镜,LED偏光透镜设置于PCB线路板上方,PCB线路板上设有LED光源,LED光源的LED发光面对应LED偏光透镜的内腔顶面;LED偏光透镜设有透镜内腔顶面、第一透镜内腔侧面、第二透镜内腔侧面、第一透镜反射面、第二透镜反射面和第一透镜出射面和第二透镜出射面,第一透镜出射面、第一透镜反射面、第二透镜反射面和第二透镜出射面构成的透镜本体的横截面轮廓线呈M型形状。本实用新型的LED偏光透镜把LED光源发出的光线更多地投射到70‑80°区域,且接收区域宽度与高度成约五倍关系,实现小角度聚光,最大光强/流明比值达到2Cd/Lm,使得LED冰柜灯照度均匀度提高,并且相同的照度下灯具功率降低。
