授权公布号:CN213892733U
自行车快拆锁紧结构
有效
申请
2020-10-30
申请公布
1970-01-01
授权
2021-08-06
预估到期
2030-10-30
申请号 CN202022484590.3
申请日 2020-10-30
授权公布号 CN213892733U
授权公告日 2021-08-06
分类号 B62J1/08;B62J1/00
分类 无轨陆用车辆;
申请人名称 深圳信隆健康产业发展股份有限公司
申请人地址 广东省深圳市宝安区松岗街道办碧头第三工业区

专利法律状态

2021-08-06 授权
状态信息
授权

摘要

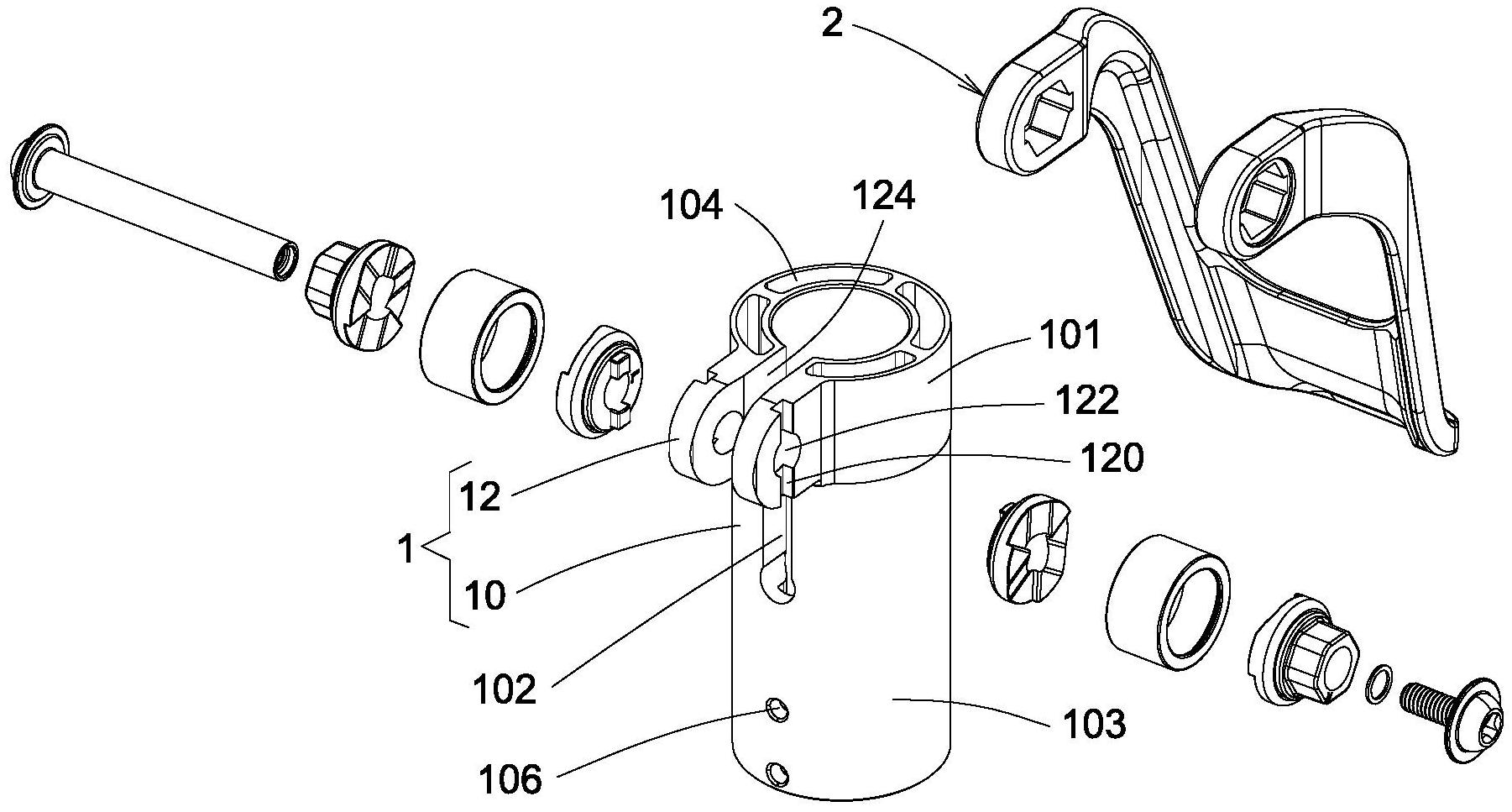

本实用新型实施例提供一种自行车快拆锁紧结构,包括:一体式座束管,包括主管体和一体成型于主管体顶端的管壁外部的一对束耳,主管体的管壁上开设有一条贯穿管壁且沿主管体轴向自主管体顶端端面向相对另一端延伸预定长度的剖槽,所述一对束耳对称地成型于剖槽的相对两侧的管壁且向主管体外侧伸出,主管体的管壁内部还开设有若干个对称分布且沿轴向贯穿主管体的槽孔,束耳上对应开设有安装槽和安装孔;以及组装于一对束耳的安装槽和安装孔内以驱动一对束耳相向移动的螺旋式锁紧机构。本实用新型实施例通过采用一体式座束管,结构简洁,方便制造和组装,有利于降低成本,主管体的管壁内部开设槽孔,不仅可减轻重量,还可有效减少材料成本。
