授权公布号:CN212389573U
一种风叶及带有风叶的装置
有效
申请
2020-05-09
申请公布
1970-01-01
授权
2021-01-22
预估到期
2030-05-09
| 申请号 | CN202020760957.7 |
| 申请日 | 2020-05-09 |
| 授权公布号 | CN212389573U |
| 授权公告日 | 2021-01-22 |
| 分类号 | F04D29/26;F04D29/66 |
| 分类 | 液体变容式机械;液体泵或弹性流体泵; |
| 申请人名称 | 广东森博科瑞莱空气制冷有限公司 |
| 申请人地址 | 广东省东莞市洪梅镇台盈工业区 |
专利法律状态
2021-01-22
授权
状态信息
授权
摘要

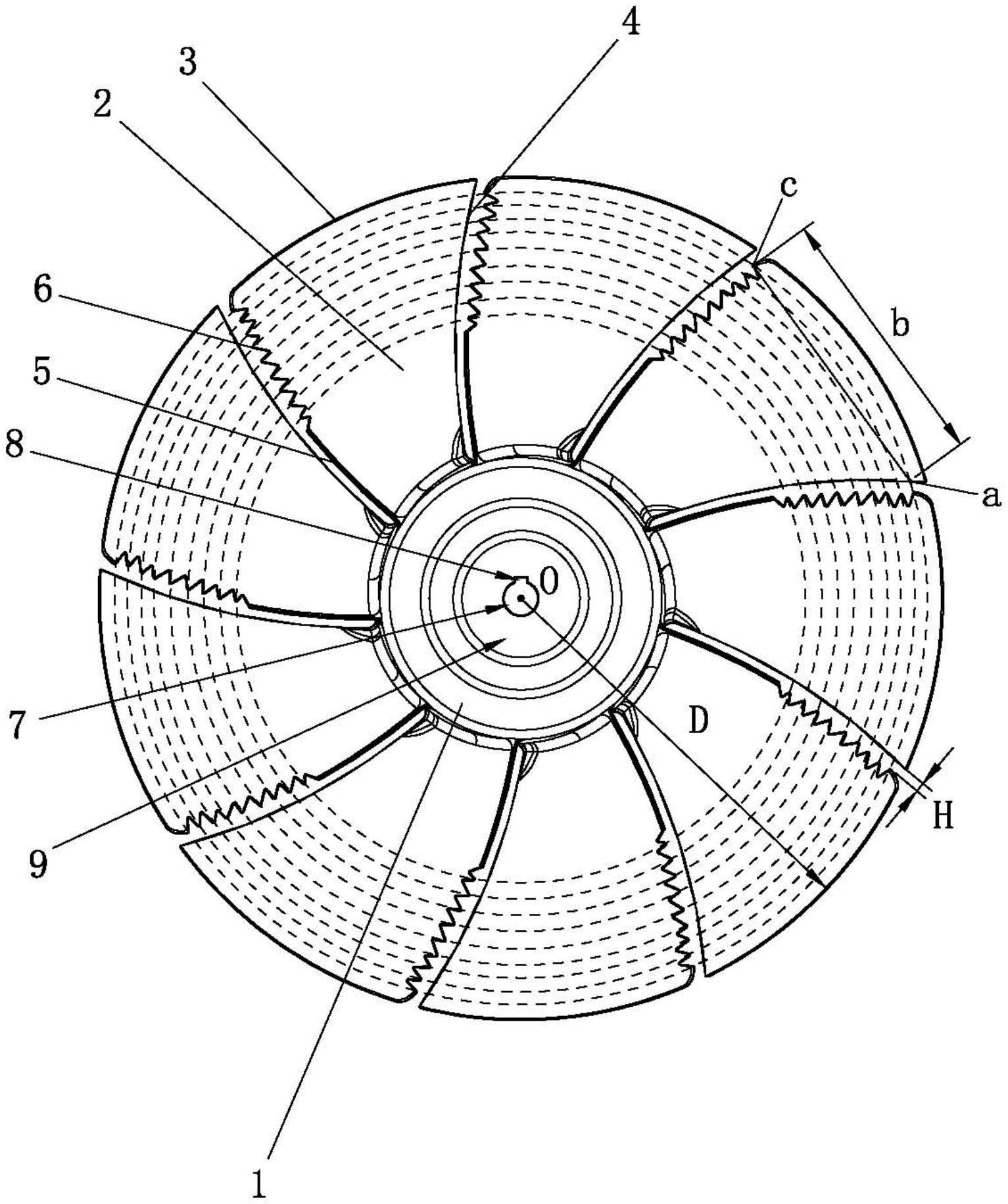

本实用新型涉及冷气机技术领域,尤其是指一种风叶及带有风叶的装置,包括轮毂及呈环形阵列分布于轮毂的外周壁上的多个叶片,多个叶片均朝同一个方向倾斜设置,叶片设有外缘、进风缘和出风缘,出风缘远离轮毂的一端设置有多个锯齿,轮毂和所有叶片在同一平面的投影呈同心圆,外缘的投影呈圆弧状,外缘到圆心O的距离为叶片的外径D,在投影面内相邻两个叶片之间的间隙H为0‑0.1D,在投影面内叶片的不同半径处的进风点a与出风点c的连线为弦边b,锯齿的齿高h为0.01‑0.1b。本实用新型对叶片的结构进行优化,使得风叶能够提供较大的静压,有效地梳理了叶片上空气的流动,减少了叶尾出风缘产生紊流的现象,减少了紊流及噪音,降低了损耗,提升了风量和能效。
