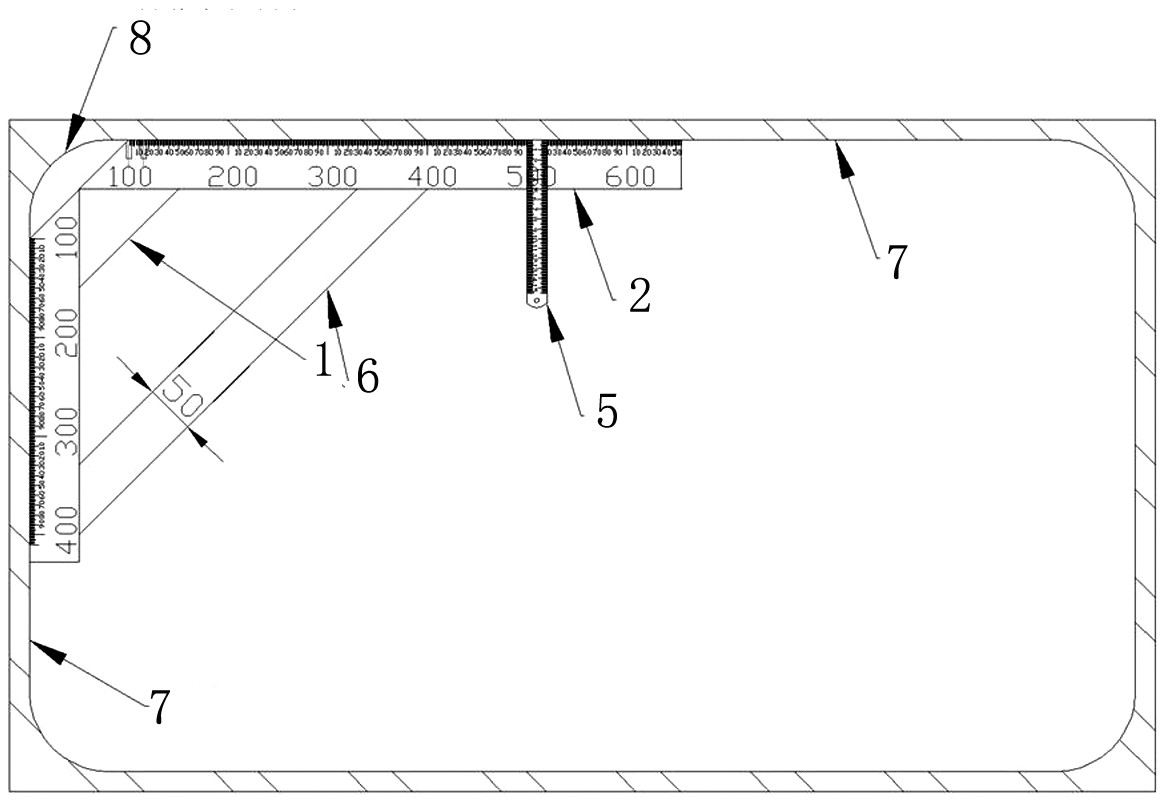

本实用新型涉及一种新型铝用炭阳极模箱垂直度检测仪，所述等腰直角三角形连接板的第一直角边上固定有第一测量主尺，所述等腰直角三角形连接板的第二直角边上固定有第二测量主尺，第一测量主尺靠近三角形连接板的一端与三角形连接板的直角顶点之间具有预设距离A，第二测量主尺靠近三角形连接板的一端与三角形连接板的直角顶点之间具有预设距离B，所述第一测量主尺上设置有一测量副尺轨道，所述测量副尺与测量副尺轨道滑动连接。本实用新型具有以下有益效果：可以消除模箱内部侧面倒角带来的测量障碍，顺利的将该测量器具与基准面贴合，结合副尺的配合，带入能够顺利的获得偏差数据，并且可以满足单人测量。
