授权公布号:CN210663972U
耐高温烟道顶板和耐高温烟道
有效
申请
2019-10-25
申请公布
1970-01-01
授权
2020-06-02
预估到期
2029-10-25
| 申请号 | CN201921810864.4 |
| 申请日 | 2019-10-25 |
| 授权公布号 | CN210663972U |
| 授权公告日 | 2020-06-02 |
| 分类号 | F27D17/00 |
| 分类 | 炉;窑;烘烤炉;蒸馏炉〔4〕; |
| 申请人名称 | 济宁碳素集团有限公司 |
| 申请人地址 | 山东省济宁市任城大道99号 |
专利法律状态
2020-06-02
授权
状态信息
授权
摘要

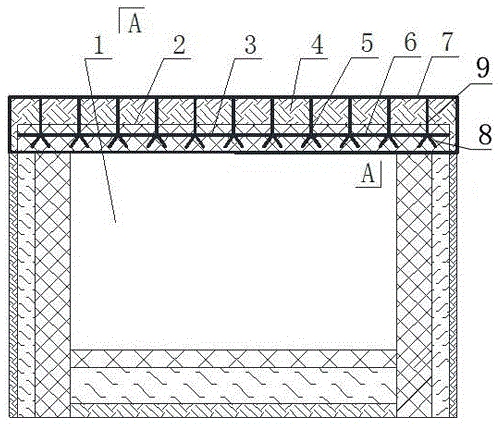

本实用新型涉及一种耐高温烟道顶板,包括顶板支撑板和内层,所述内层包括铺设在钢板内侧的硅酸铝纤维板以及浇筑在硅酸铝纤维板内侧的耐火浇注料,耐火浇注料内敷设不锈钢丝网,钢板的内侧面上均匀焊接有多个竖向设置的耐高温钩钉,耐高温钩钉的底端延伸至耐火浇注料的底部,耐高温钩钉包括钩钉杆,钩钉杆的一端一体成型有钩钉尾,钩钉杆的一端穿过不锈钢丝网的网孔焊接在钢板的内侧面上。本实用新型还提供了一种耐高温烟道。本实用新型具有以下有益效果:解决了传统耐高温烟道顶板不能较长时间的抵抗高温、高负压条件下的烟气冲刷,使用寿命短,顶部板容易变形、断裂或烧损,造成烟道顶部坍塌,影响正常生产,增加生产成本的问题。
