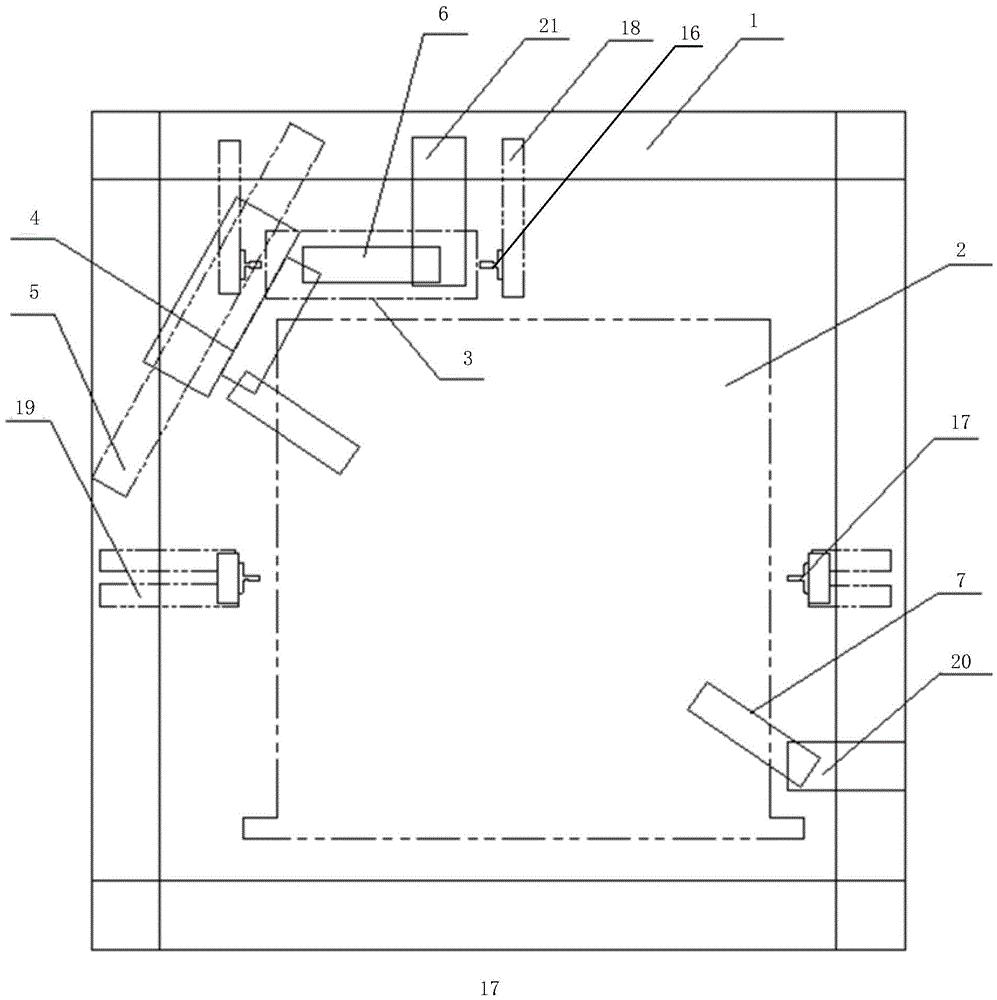

本实用新型公开了一种小井道无机房电梯的内部结构，包括：钢结构的井道，其被配置为按层设置的分段积木式结构；设置在井道内的轿厢及对重；其中，所述对重被配置在轿厢后侧，所述井道顶部设置有动力输出的曵引主机，其通过在空间上与对重、轿厢具有第一预定角度的支撑结构以固定。本实用新型提供一种小井道无机房电梯的内部结构，其能够通过将对重位置进行修改，使其井道的横截面显著缩小，故占用建筑面积比传统无机房电梯小，具有结构布局设计合理、结构紧凑、成本低的效果，另外通过对井道钢结构的连接方式设置，使得其具有施工快捷，对施工环境要求低，可广泛应用于旧楼加装或既有的私人建筑增加电梯的场合。
