授权公布号:CN204561294U
一种瓶装饮用水吊具
有效
申请
2015-03-31
申请公布
1970-01-01
授权
2015-08-19
预估到期
2025-03-31
| 申请号 | CN201520187007.9 |
| 申请日 | 2015-03-31 |
| 授权公布号 | CN204561294U |
| 授权公告日 | 2015-08-19 |
| 分类号 | A45F5/10 |
| 分类 | 手携物品或旅行品; |
| 申请人名称 | 昆明海顿自动门业有限公司 |
| 申请人地址 | 云南省昆明市宜良县狗街镇骆家营村 |
专利法律状态
2015-08-19
授权
状态信息
授权
摘要

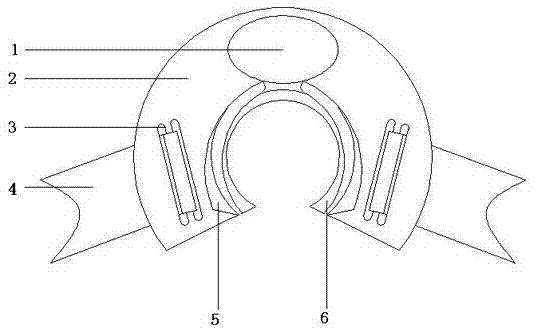

本实用新型提供了一种瓶装饮用水吊具,其特征在于:本体中上部对称设置有弧形的变形部,本体左、右两侧靠近变形部设置有支撑部,变形部向外扩张以后靠接在支撑部上表面,本体左、右两侧靠近边缘位置分别设置有连接孔,连接孔内设置有连接绳,本实用新型通过合理的结构设计能有效的将饮用水瓶固定,通过变形部的变形将瓶口下端固定,变形部的上表面与瓶口下端的突出边缘相接触,变形部锁住瓶身防止饮用水瓶晃动,本体下表面的收缩弧形结构能有效的贴合在瓶身上,增加固定效果,压合部的设计,能有效的与手指配合,将本体与饮水瓶相连接,连接孔和连接绳的配合设计能有效的将饮水瓶挂在脖子上或者肩部,有效的解放了双手。
