授权公布号:CN218013192U
一种高分散性能分散盘
有效
申请
2022-08-15
申请公布
1970-01-01
授权
2022-12-13
预估到期
2032-08-15
| 申请号 | CN202222147254.9 |
| 申请日 | 2022-08-15 |
| 授权公布号 | CN218013192U |
| 授权公告日 | 2022-12-13 |
| 分类号 | B02C18/18 |
| 分类 | 破碎、磨粉或粉碎;谷物碾磨的预处理; |
| 申请人名称 | 合肥旭阳铝颜料有限公司 |
| 申请人地址 | 安徽省合肥市长丰双凤经济开发区金沪路 |
专利法律状态
2022-12-13
授权
状态信息
授权
摘要

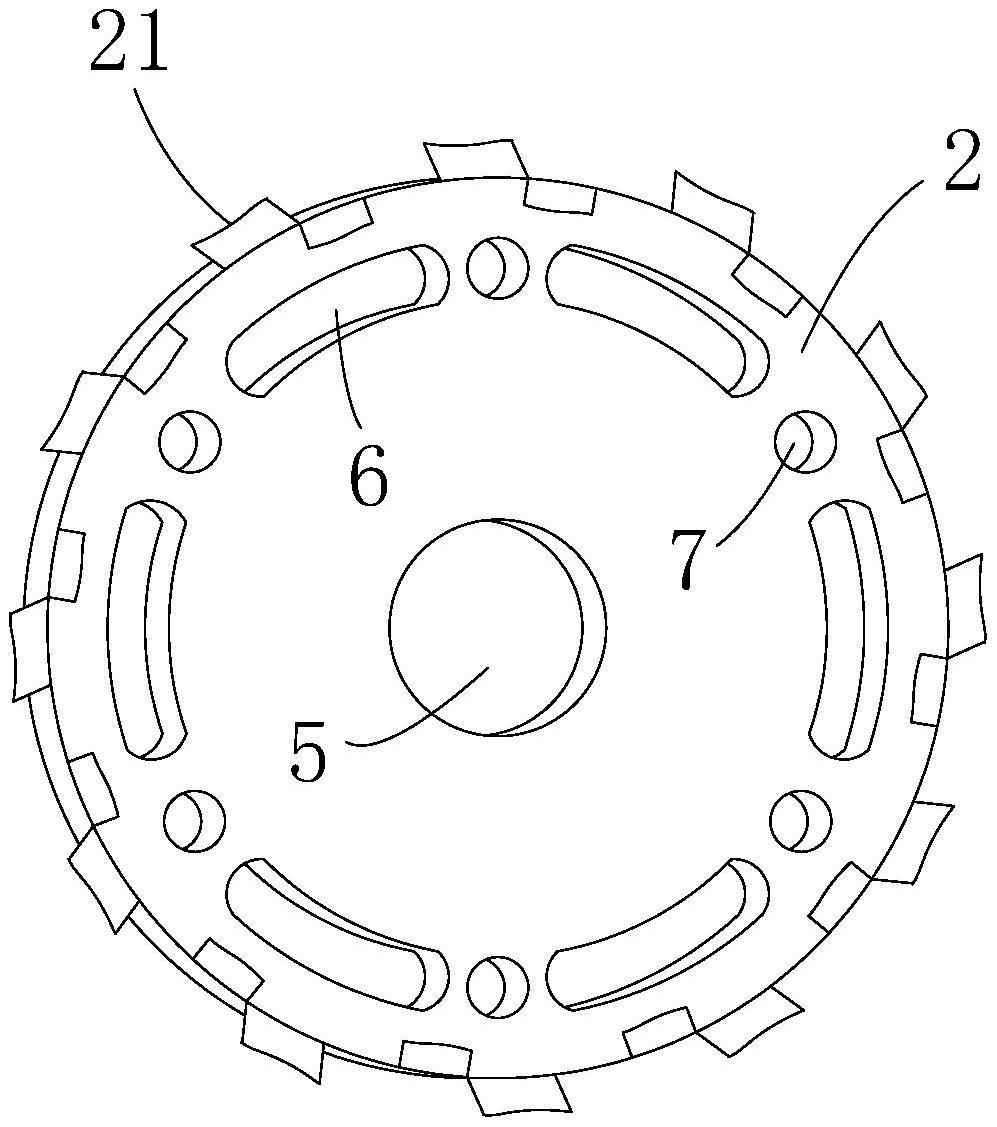

本实用新型属于分散机技术领域,具体涉及一种高分散性能分散盘,包括:上层盘,其盘周面上均匀设有叶形齿,其盘面开设有第一导流孔,该第一导流孔设于上层盘盘心为圆心的圆周上,上层盘盘心处还设有第二导流孔;下层盘,其盘周面上均匀设有锯形齿,其盘面对应上层盘位置也开设有第一导流孔,其盘心处开设有用于安装在分散机分散轴上的安装孔;本申请通过上层盘的叶形齿和下层盘的锯形齿不同齿形的设置,配合齿向呈相反设置,使得分散盘在转动同时上方物料能向下挤压,上下循环流动的物料与分散盘在转动过程中激烈碰撞摩擦,使得分散盘的剪切力更大,且本申请中分散盘提供更大的剪切力使得分散时间更短,能够起到节能减排的作用。
