授权公布号:CN220336022U
一种用于水箱的切换出水组件及水箱
有效
申请
2023-07-18
申请公布
1970-01-01
授权
2024-01-12
预估到期
2033-07-18
| 申请号 | CN202321892656.X |
| 申请日 | 2023-07-18 |
| 授权公布号 | CN220336022U |
| 授权公告日 | 2024-01-12 |
| 分类号 | E03D1/32;E03D1/30;E03D1/34;E03D1/33 |
| 分类 | 给水;排水; |
| 申请人名称 | 厦门康谱卫浴科技有限公司 |
| 申请人地址 | 福建省厦门市集美区杏西路46号(A幢厂房)1-3层 |
专利法律状态
2024-01-12
授权
状态信息
授权
摘要

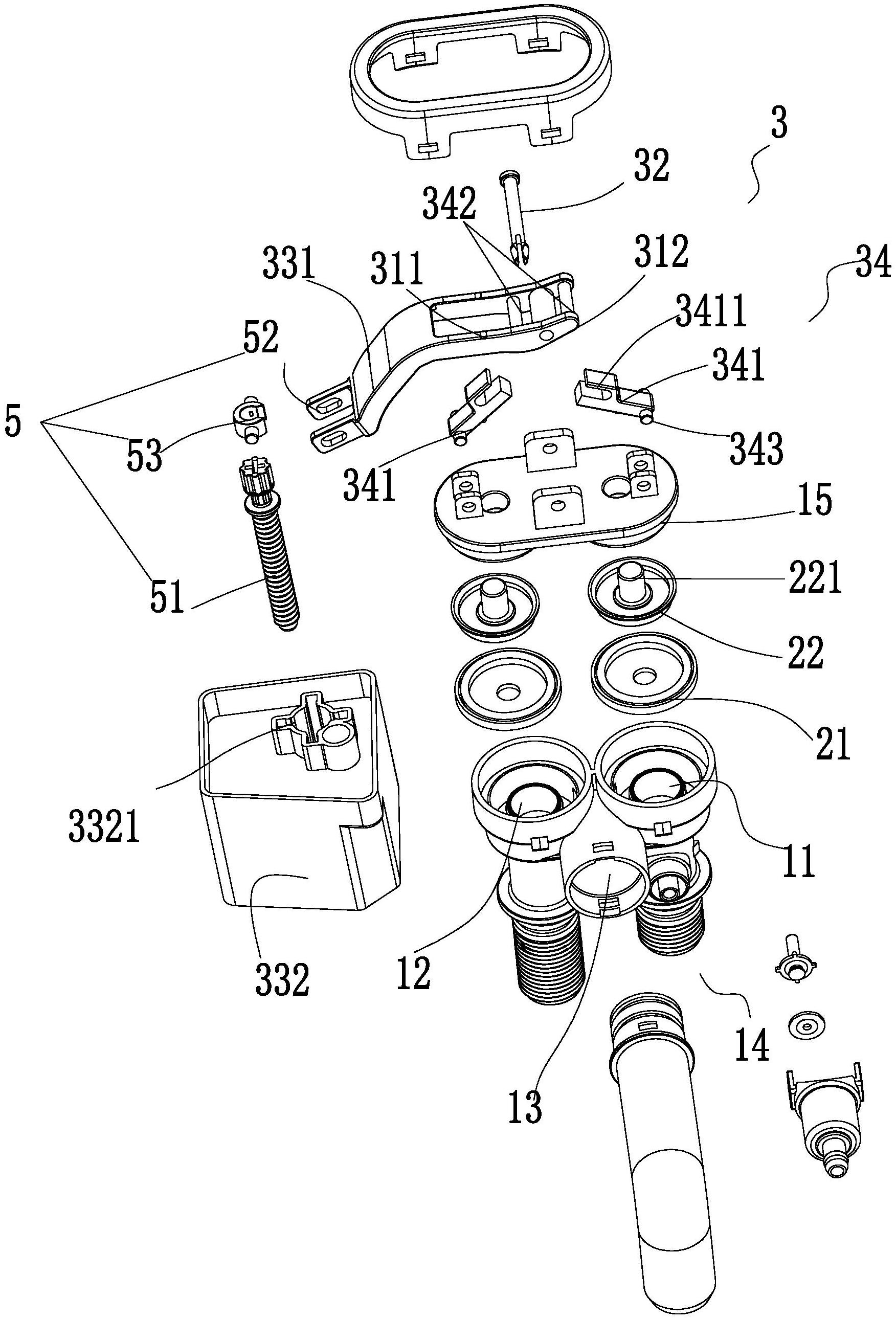

本实用新型公开一种用于水箱的切换出水组件及水箱,该切换出水组件包括:主体具有至少两出水路及导通两出水路的进水路;两封水塞分别对应两出水路的口部,且用于启闭对应的出水路;各封水塞面对进水方向设有一承压面,其用于在所述封水塞失去加载力时以使封水塞开启出水路;杠杆摆动组件包括摆动臂、轴体及驱动结构,摆动臂通过轴体装设于主体,且以该轴体分设成两支臂;所述两封水塞的分别对应设置在两支臂的摆动区域,且两支臂呈一定角度设置;所述驱动结构用于带动摆动臂以轴体为支点杠杆摆动,以施以加载力于封水塞;本新型提供的切换出水组件及水箱,解决现有切换结构不够直接,泄压孔易堵塞或泄压面积减小而导致响应速度慢的问题。
