授权公布号:CN210163101U
一种酒阀和包含该酒阀的酒液灌装机
有效
申请
2019-04-12
申请公布
1970-01-01
授权
2020-03-20
预估到期
2029-04-12
| 申请号 | CN201920496184.3 |
| 申请日 | 2019-04-12 |
| 授权公布号 | CN210163101U |
| 授权公告日 | 2020-03-20 |
| 分类号 | B67C3/22;B67C3/26 |
| 分类 | 开启或封闭瓶子、罐或类似的容器;液体的贮运; |
| 申请人名称 | 无锡市振太酒业有限公司 |
| 申请人地址 | 江苏省无锡市滨湖区马山梅梁路2号 |
专利法律状态
2020-03-20
授权
状态信息
授权
摘要

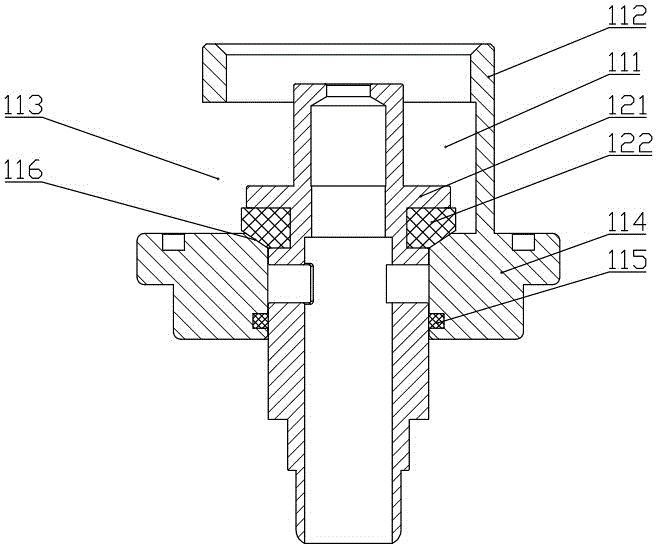

本实用新型提供了一种酒阀,其能解决难以保证杀菌效果的技术问题。一种酒阀,其包括阀座和阀芯,阀座设有中空的内腔以及向外延伸的座体凸缘,内腔的侧壁上部开设有座体进液孔、底部开设有座体下开口,阀芯插装于座体下开口,阀芯为中空的管状结构,阀芯设有向外延伸的芯体凸缘,阀芯位于芯体凸缘的下方的部位套设有上密封圈并开设有芯体进液孔,其特征在于:上密封圈和座体下开口为锥面密封配合,座体进液孔向下延伸至座体凸缘的上端面。上密封圈和座体下开口为锥面密封配合,无需形成套管部,即消除了阀座的套管部与阀座的侧壁之间的槽体;座体进液孔向下延伸至座体凸缘的上端面,促使液体交换,进而能够有效消除积液,保证杀菌效果。
