授权公布号:CN210162344U
一种包装机的送料辊机构
有效
申请
2019-04-12
申请公布
1970-01-01
授权
2020-03-20
预估到期
2029-04-12
申请号 CN201920495196.4
申请日 2019-04-12
授权公布号 CN210162344U
授权公告日 2020-03-20
分类号 B65B41/16;B65H23/032;B65H16/08
分类 输送;包装;贮存;搬运薄的或细丝状材料;
申请人名称 无锡市振太酒业有限公司
申请人地址 江苏省无锡市滨湖区马山梅梁路2号

专利法律状态

2020-03-20 授权
状态信息
授权

摘要

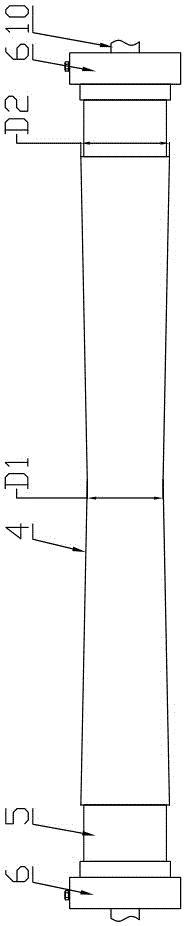

本实用新型提供了一种包装机的送料辊机构,其能解决膜厚度、料卷厚度不均一的情况下,卷料于送料辊上会发生偏移,致使膜发生变形或被压坏,影响包装的技术问题。一种包装机的送料辊机构,其包括一对送料辊,一对送料辊间隔并平行支撑于壳体内,其特征在于:送料辊包括中间辊体和端部辊体,端部辊体的外径大于中间辊体的外径,一对端部辊体分设于中间辊体的轴线方向的两端,端部辊体能够沿中间辊体的轴线方向伸缩移动并通过锁止件与中间辊体能够拆卸地连接。通过在中间辊体两端增设外径较大的端部辊体,实现送料辊对料卷两端留白部位的有效支撑,进而防止料卷发生偏移,确保有效包装。
