授权公布号:CN212632481U
一种调味料翻转搅拌装置
失效
申请
2020-06-13
申请公布
1970-01-01
授权
2021-03-02
预估到期
2030-06-13
| 申请号 | CN202021092567.3 |
| 申请日 | 2020-06-13 |
| 授权公布号 | CN212632481U |
| 授权公告日 | 2021-03-02 |
| 分类号 | B01F9/08 |
| 分类 | 一般的物理或化学的方法或装置; |
| 申请人名称 | 广州日日香食品有限公司 |
| 申请人地址 | 广东省广州市番禺区南村镇南村东兴工业区D区 |
专利法律状态
2023-07-07
专利权的终止
状态信息
未缴年费专利权终止;IPC(主分类):B01F9/08;申请日:20200613;授权公告日:20210302
2021-03-02
授权
状态信息
授权
摘要

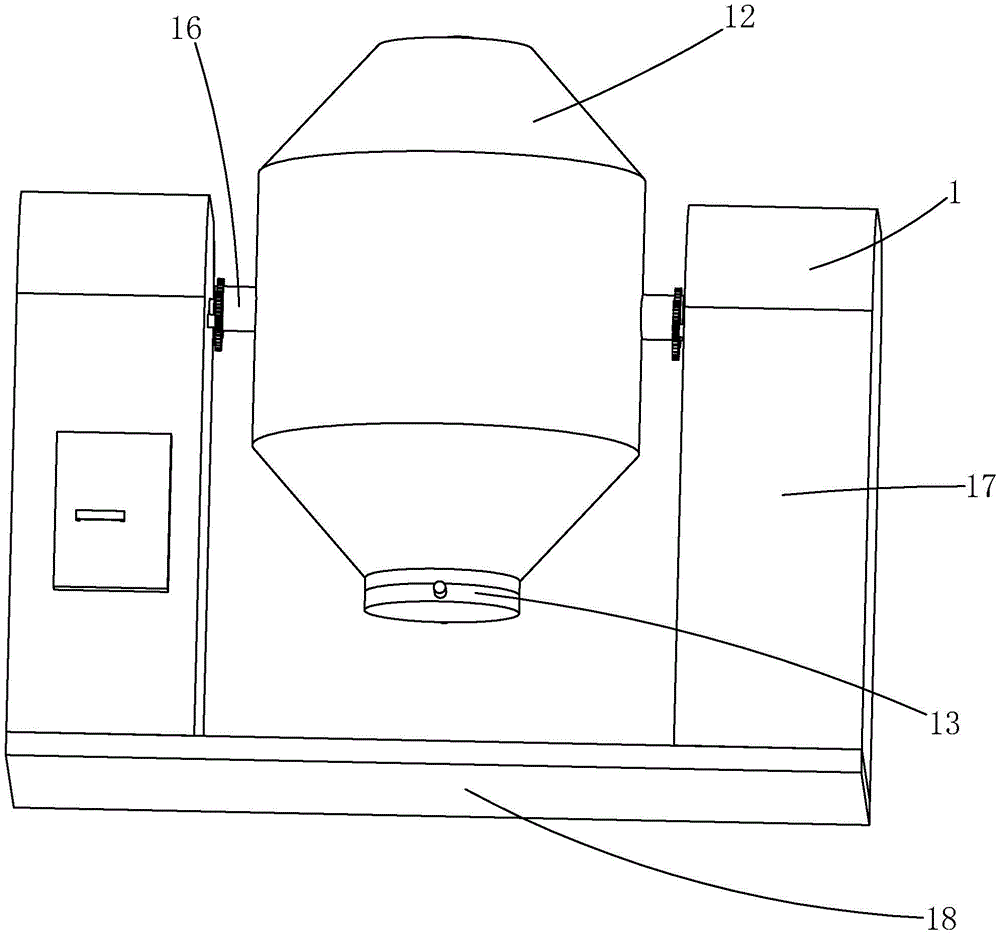

本实用新型涉及一种调味料翻转搅拌装置,包括支撑放置在地面的支座,支座水平转动连接有搅拌罐,支座内还设置有使搅拌罐上下翻转的电机,搅拌罐内转动连接有轴线水平设置的水平轴,水平轴的两端伸出所述搅拌罐并与支座固定连接;搅拌罐与所述电机之间设置有联动搅拌罐转动的传动机构;搅拌罐的内部与搅拌罐的开口端正对的一端转动连接有竖直转轴,竖直转轴上设置有与搅拌罐内壁抵接的清理机构,竖直转轴往复转动且转动角度小于180°,竖直转轴与水平轴之间设置有驱动竖直转轴往复转动的联动机构。可以提高原料利用率,减少残留,也使得在搅拌罐工作结束后,残留在搅拌罐内壁上的原料杂质容易被清理出来。
