授权公布号：CN102540482B

一种双消光比的投影系统

有效

申请

2011-03-05

申请公布

2012-07-04

授权

1970-01-01

预估到期

2031-03-05

申请号	CN201110059949.5
申请日	2011-03-05
申请公布号	CN102540482A
申请公布日	2012-07-04
授权公布号	CN102540482B
分类号	G02B27/18;G02B27/28;G02B27/09;G02B27/30;G02B27/10
分类	光学;
申请人名称	红蝶科技（深圳）有限公司
申请人地址	广东省深圳市坪山新区翠景路35号1号厂房6层东面

专利法律状态

2016-12-14 发明专利权授予

状态信息

授权

2015-12-09 文件的公告送达

状态信息

文件的公告送达；IPC(主分类):G02B 27/18；收件人:杨帆；文件名称:手续合格通知书

2013-11-13 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):G02B 27/18；申请日:20110305

2013-07-17 著录事项变更

状态信息

著录事项变更；IPC(主分类):G02B 27/18；变更事项:申请人；变更前:红蝶科技(深圳)有限公司；变更后:红蝶科技(深圳)有限公司；变更事项:地址；变更前:518057 广东省深圳市南山区高新技术产业园北区新西路5号银河风云大厦3楼；变更后:518118 广东省深圳市坪山新区翠景路35号1号厂房6层东面

2012-07-04 发明专利申请公布

状态信息

公布

摘要

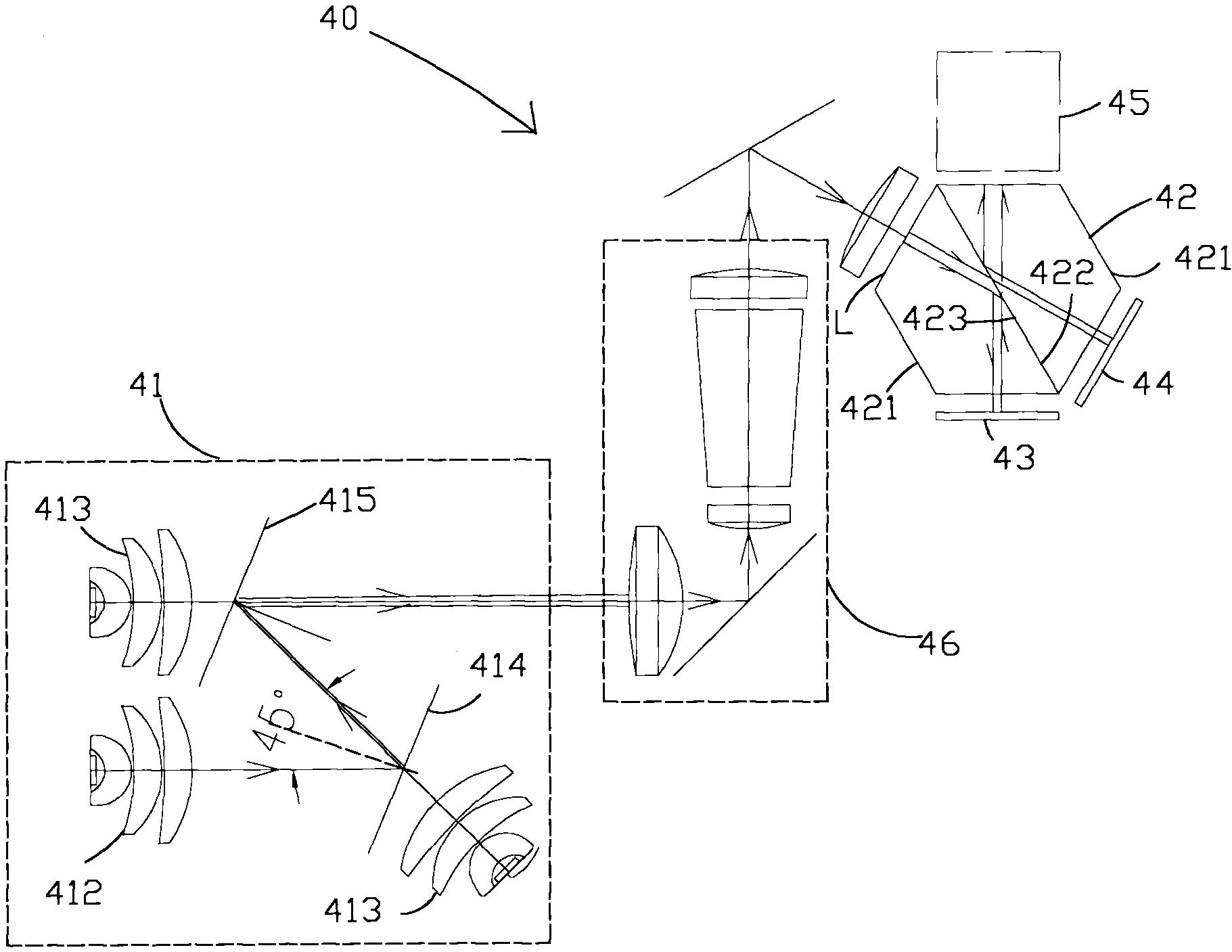

本发明提供一种双消光比的投影系统，包含三色合光装置、偏振分光器、两片反射式液晶面板和投影透镜，其特征在于：偏振分光器由两个相同等腰正梯形构成的正六面体组成，其中，梯形底面镀有偏振分光膜，三色合光装置整合的光束射入偏振分光器、借由偏振分光膜透射P偏振光；反射S偏振光，所述第一、二反射式液晶面板分别位于六面体偏振分光器的侧面，用于接收从偏振分光器出射的P偏振光、S偏振光并将其调制成S偏振信号光、P偏振信号光，所述投影透镜位于S偏振信号光和P偏振信号光的出射光路上。由于本发明偏振分光器用六面体结构，使入射光束与偏振分光器的偏振分光膜成60°，从而通过大致为60°镀膜设计达到双消光比的投影系统，而消除锥光束的去偏效应。
