授权公布号:CN213651514U
送纸飞达动力输入机构
有效
申请
2020-07-01
申请公布
1970-01-01
授权
2021-07-09
预估到期
2030-07-01
| 申请号 | CN202021246743.4 |
| 申请日 | 2020-07-01 |
| 授权公布号 | CN213651514U |
| 授权公告日 | 2021-07-09 |
| 分类号 | B65H79/00;B65H20/02 |
| 分类 | 输送;包装;贮存;搬运薄的或细丝状材料; |
| 申请人名称 | 瑞安市东洲机械有限公司 |
| 申请人地址 | 浙江省温州市瑞安市东山街道开发二路505号 |
专利法律状态
2021-07-09
授权
状态信息
授权
摘要

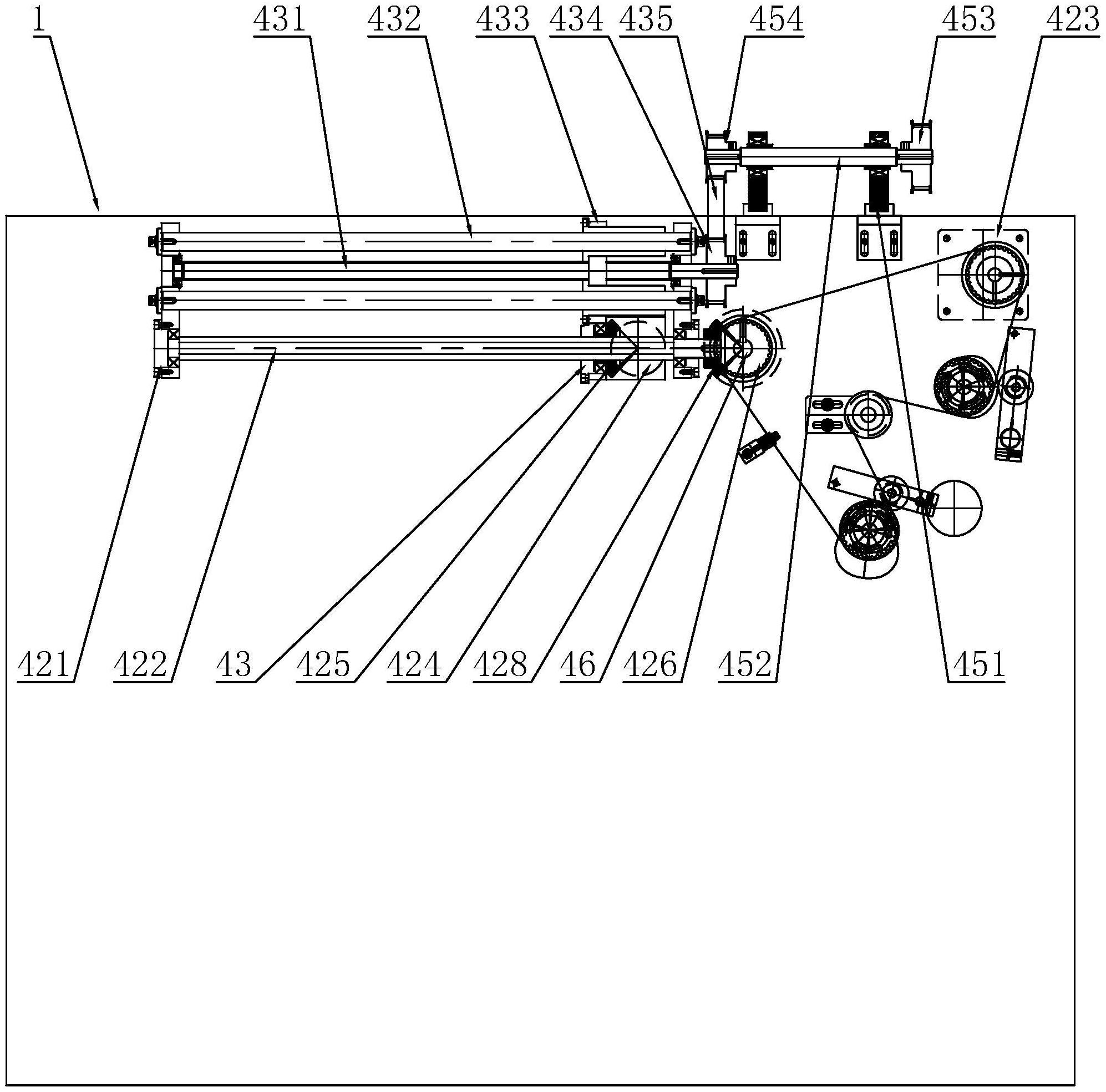

一种送纸飞达动力输入机构,包括主机架、送纸飞达、飞达移动电机、飞达传动电机,主机架上设有飞达传动轴、第二移动丝杆、第二移动滑杆、传动移动座,第二移动丝杆与飞达移动电机传动连接,第二移动丝杆带动传动移动座在飞达传动轴、第二移动滑杆上滑动,飞达传动轴与飞达传动电机传动连接,传动移动座与飞达传动轴之间设有第三锥齿轮,第三锥齿轮与飞达传动轴联动且能在传动移动座的带动下在飞达传动轴上滑动,传动移动座与送纸飞达之间设有用于驱动送纸飞达工作的飞达驱动轴,飞达驱动轴上设有与第三锥齿轮相啮合的第四锥齿轮;本实用新型具有结构简单、设计合理、能够保证飞达驱动轴的传动性能、避免飞达驱动轴断裂情况发生等优点。
