授权公布号:CN217124511U
一种车门内板结构及汽车车门
有效
申请
2022-01-20
申请公布
1970-01-01
授权
2022-08-05
预估到期
2032-01-20
| 申请号 | CN202220160767.0 |
| 申请日 | 2022-01-20 |
| 授权公布号 | CN217124511U |
| 授权公告日 | 2022-08-05 |
| 分类号 | B60J5/04 |
| 分类 | 一般车辆; |
| 申请人名称 | 威马汽车科技集团有限公司 |
| 申请人地址 | 上海市青浦区涞港路77号510-523室 |
专利法律状态
2023-09-05
专利权的保全及其解除
状态信息
专利权的保全;IPC(主分类):B60J5/04;专利号:ZL2022201607670;申请日:20220120;授权公告日:20220805;登记生效日:20230815;解除日:
2022-08-05
授权
状态信息
授权
摘要

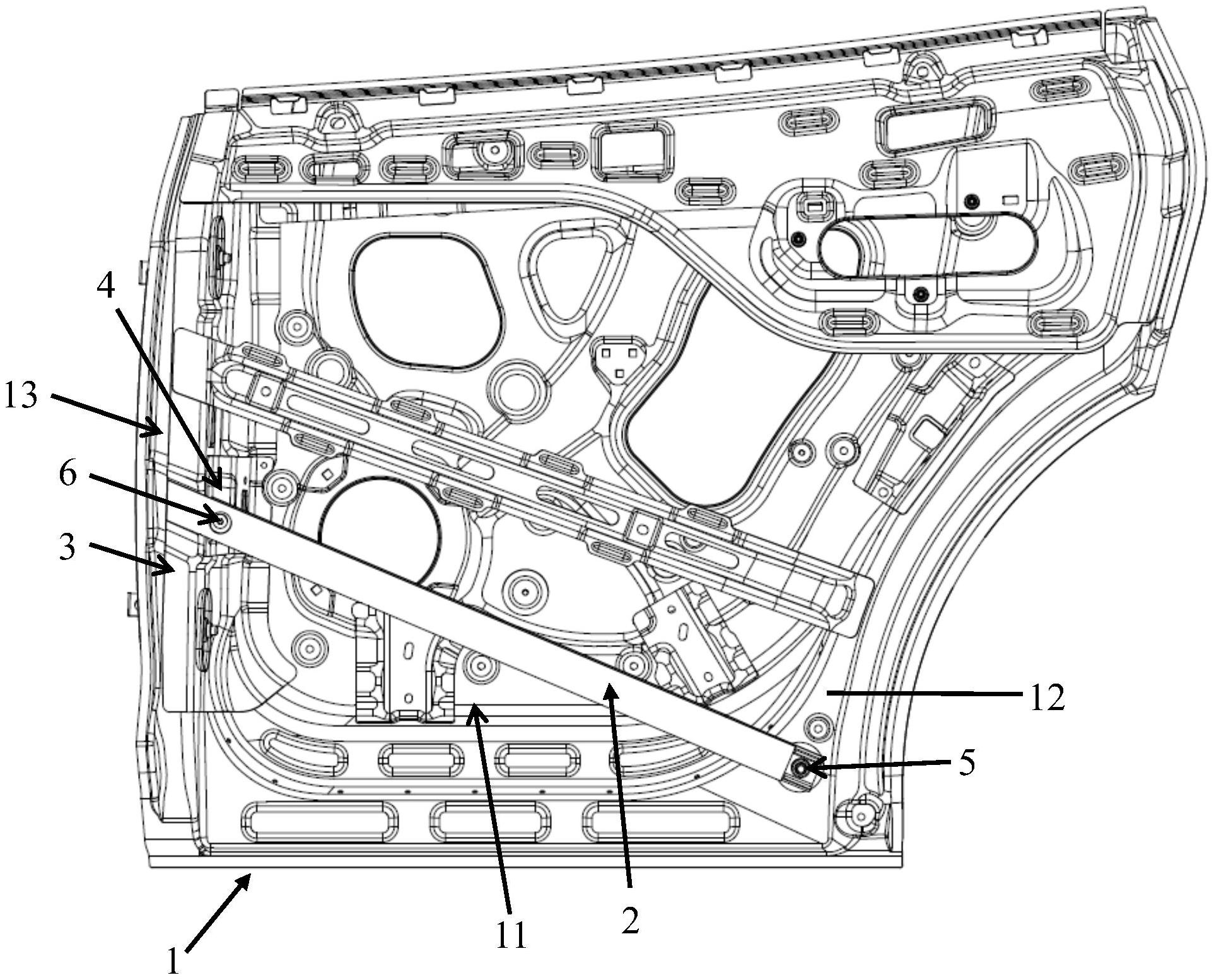

本实用新型公开了一种车门内板结构及汽车车门,包括内板钣金和铝合金防撞梁;所述内板钣金包括钣金主体、前端的前部凸缘和后部凸缘;所述后部凸缘与所述钣金主体之间连接有铰链加强板,所述铰链加强板上安装有安装板;所述安装板与所述铰链加强板之间具有空腔,所述安装板上安装有连接螺母,所述连接螺母处于所述空腔中;所述铝合金防撞梁的前端通过第一螺栓安装在所述前部凸缘上,所述铝合金防撞梁的后端搭在所述安装板上,所述铝合金防撞梁的后端的第二螺栓与所述连接螺母连接。本实用新型公开的车门内板结构及汽车车门,铝合金防撞梁的后端的第二螺栓与处于空腔中的连接螺母连接,铝合金防撞梁的后端贴在安装板上,提高了两者的连接稳定性。
