授权公布号:CN220662235U
一种车门内板结构
有效
申请
2023-07-07
申请公布
1970-01-01
授权
2024-03-26
预估到期
2033-07-07
申请号 CN202321790648.4
申请日 2023-07-07
授权公布号 CN220662235U
授权公告日 2024-03-26
分类号 B60J5/04;B60R13/02
分类 一般车辆;
申请人名称 重庆长安跨越车辆有限公司
申请人地址 重庆市万州区申明北路77号

专利法律状态

2024-03-26 授权
状态信息
授权

摘要

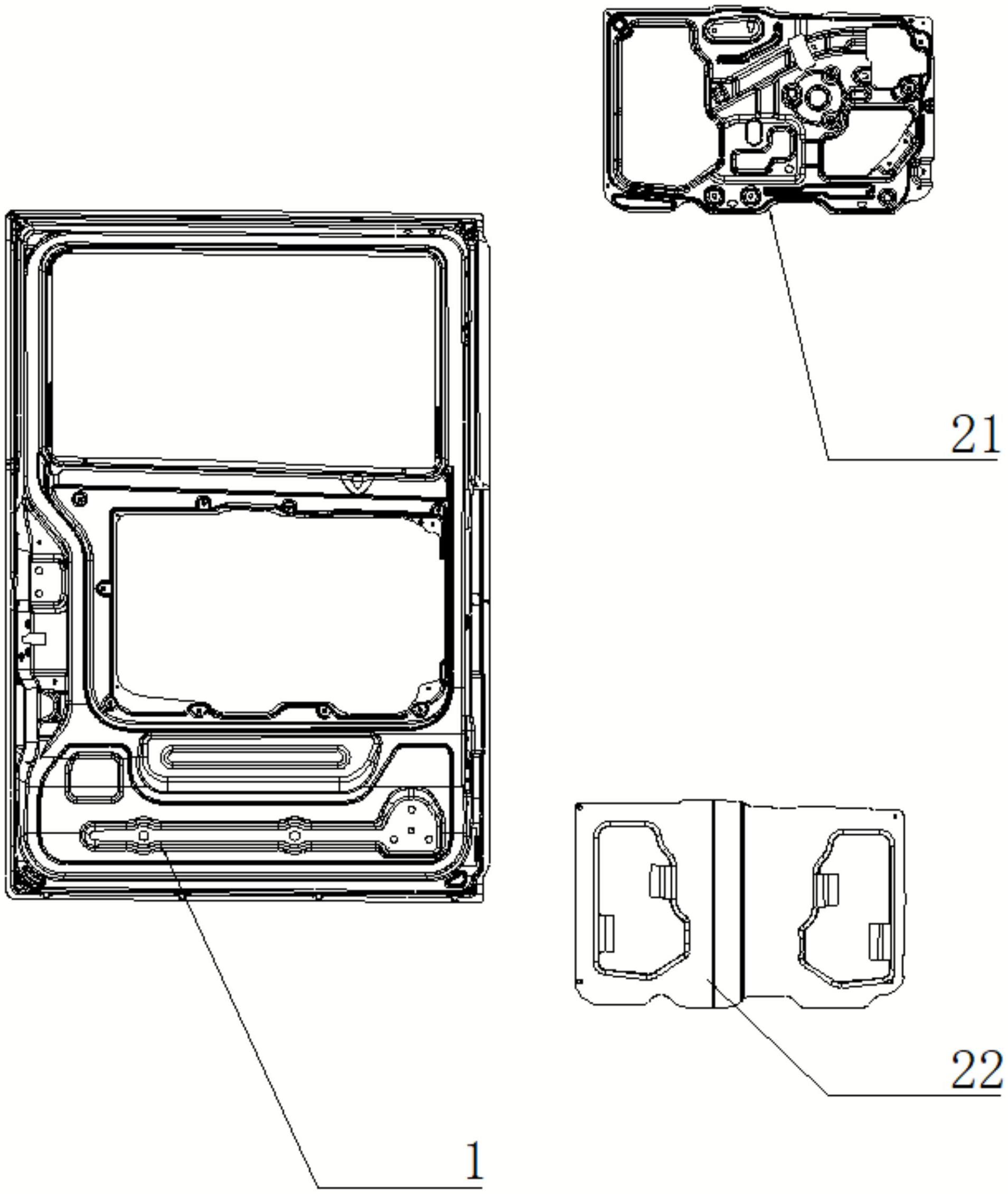

本实用新型涉及汽车领域,公开了一种车门内板结构,包括车门内板主体和内板安装板,车门内板主体与车门外板固定连接起框架和密封作用,内板安装板与车门内板主体固定连接,内板安装板包括客车专用模块和厢车专用模块,客车专用模块设置有升降器安装部用于安装玻璃升降器并通过玻璃升降器提升结构强度,厢车专用模块用于提升车门内板的模态,以及增开车门外板的凸起,用于提升外板局部抗凹性能。通过模块化思路,将车门内板中影响客车玻璃升降器安装的结构、厢车内板模态提升结构和外板抗凹结构部分独立设计,分别设计工装,使用时,可依据需要选择相应的工装制造相应的模块,最大可能实现内板通用,减小工装的投入。
