授权公布号:CN214740660U
一种车门铰链的加强结构
有效
申请
2021-01-22
申请公布
1970-01-01
授权
2021-11-16
预估到期
2031-01-22
| 申请号 | CN202120175009.1 |
| 申请日 | 2021-01-22 |
| 授权公布号 | CN214740660U |
| 授权公告日 | 2021-11-16 |
| 分类号 | E05D5/02 |
| 分类 | 锁;钥匙;门窗零件;保险箱; |
| 申请人名称 | 重庆长安跨越车辆有限公司 |
| 申请人地址 | 重庆市万州区申明北路77号 |
专利法律状态
2021-11-16
授权
状态信息
授权
摘要

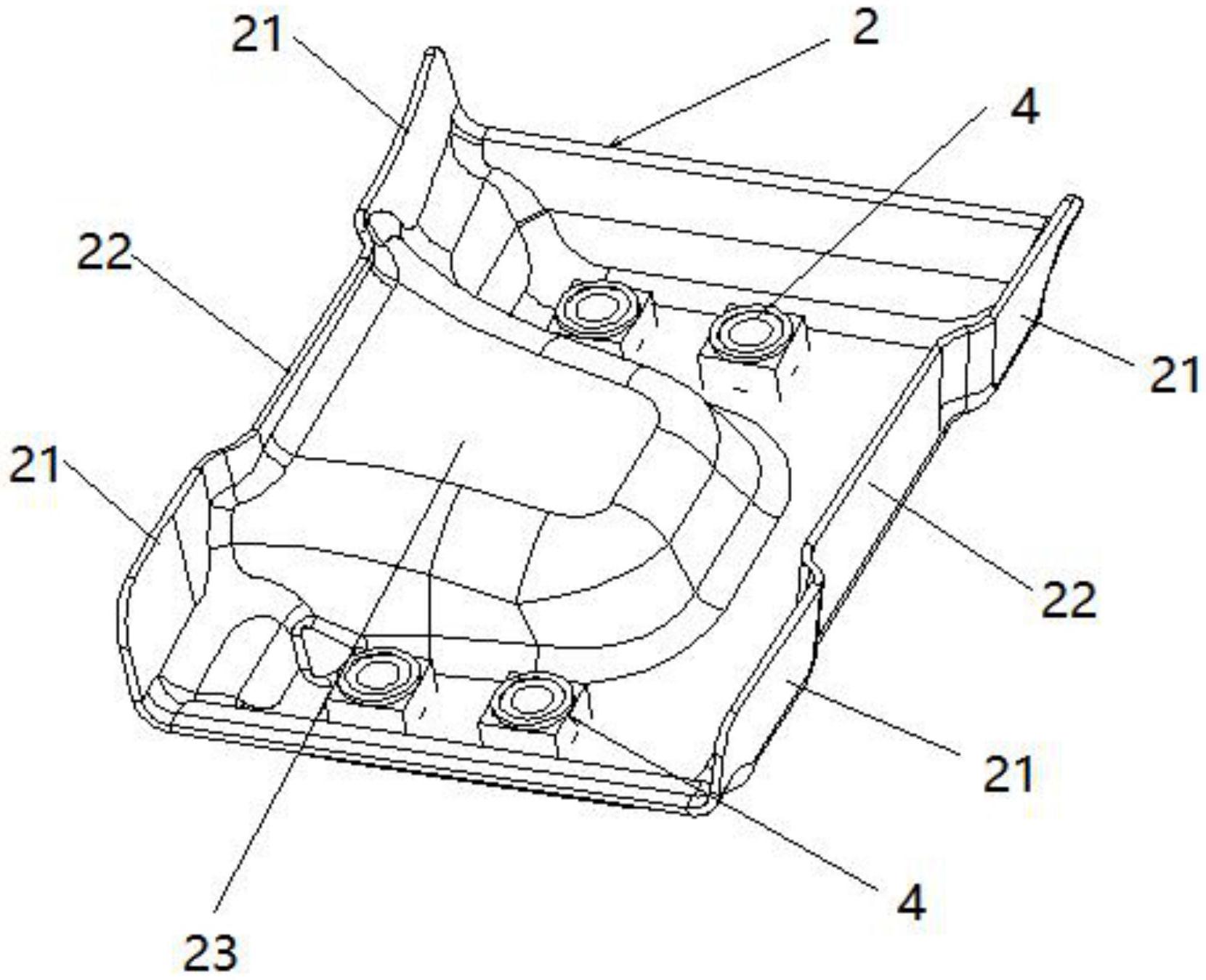

本实用新型公开了一种车门铰链的加强结构,包括焊接在侧围前立柱加强板上的加强件,加强件为单面开口的凹槽结构,加强件一组对向设置的侧壁为焊接壁并焊接在侧围前立柱加强板上,焊接壁上还设有第一加强部;加强件的槽底焊接有螺母,螺母与螺栓相作用并将加强件、车门铰链固定在一起。采用本实用新型,加强件的两侧均焊接在侧围前立柱加强板上,增强了侧围前立柱加强板的强度及稳定性;由于加强件通过螺栓与车门、铰链固定连接,因而增强了车门的稳定性和耐久度,减少车门由于自重而下掉现象的发生。
