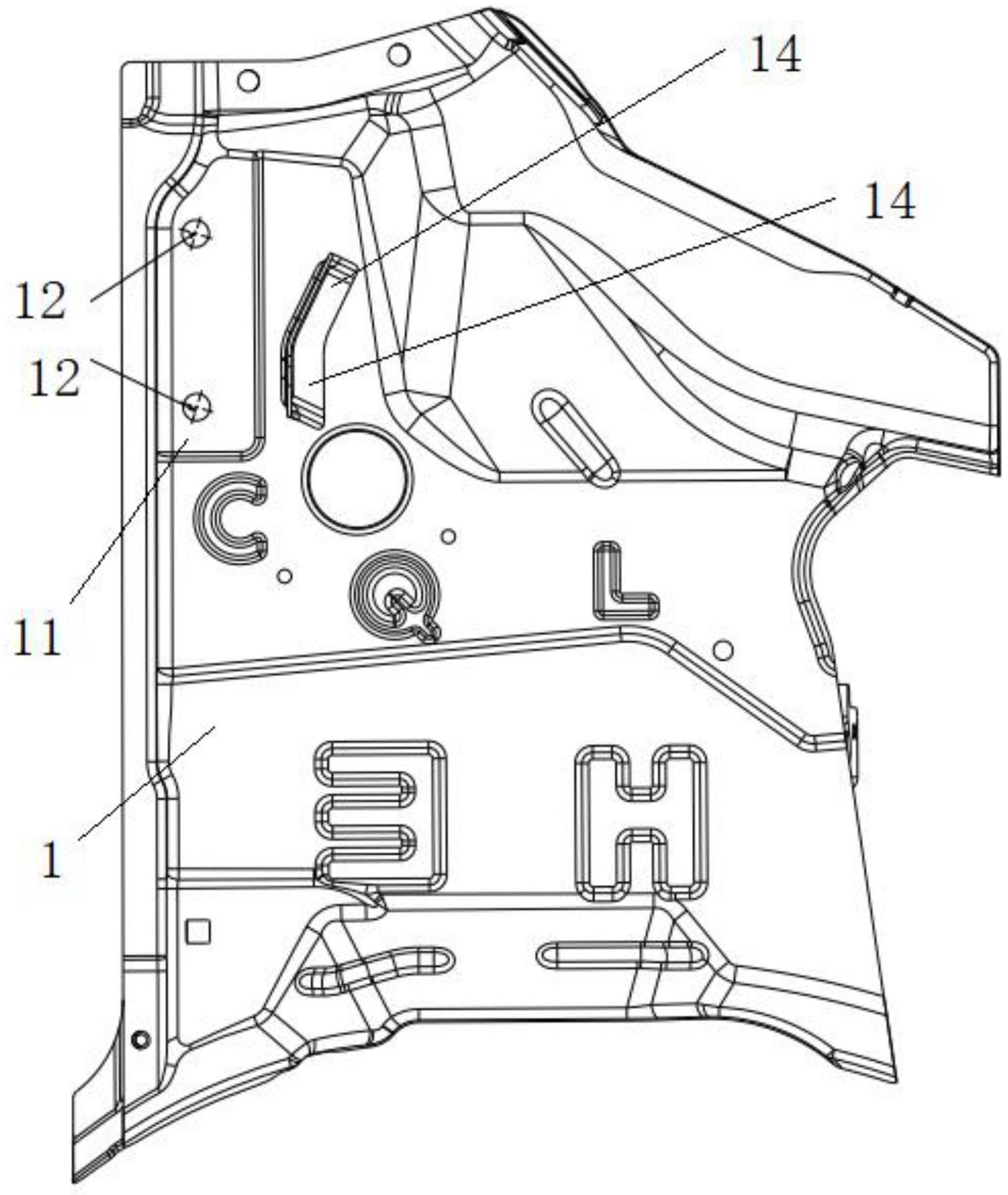

本实用新型公开了一种管梁安装定位结构，包括前壁板侧板，前壁板侧板上设有平整的固定部，固定部上开设有至少两个固定孔并通过固定孔与管梁结构螺接；固定部旁焊接有外凸的定位支架，定位支架垂直于固定部且定位支架上设有两个呈一定夹角的定位部，每个定位部上均开设有定位孔。采用本实用新型，通过设置定位支架，增设定位孔，使得管梁安装处的Y向进行螺接的同时，管梁安装处的X向可同时进行销钉定位，提高了管梁安装处的稳定性和装配精度；同时由于定位支架设有两个呈一定夹角的定位部，进一步提高了管梁安装处的稳定性；综上，该种结构提高了管梁和仪表台的安装稳定和装配精度，因而有利于减小仪表台的间隙面差。
