授权公布号:CN209650455U
一种斜折折叠车架
有效
申请
2019-02-20
申请公布
1970-01-01
授权
2019-11-19
预估到期
2029-02-20
| 申请号 | CN201920228018.5 |
| 申请日 | 2019-02-20 |
| 授权公布号 | CN209650455U |
| 授权公告日 | 2019-11-19 |
| 分类号 | B62K15/00;B62K19/02 |
| 分类 | 无轨陆用车辆; |
| 申请人名称 | 常州金色年华车业有限公司 |
| 申请人地址 | 江苏省常州市新北区薛家镇黄河西路以北、德胜河以西 |
专利法律状态
2019-11-19
授权
状态信息
授权
摘要

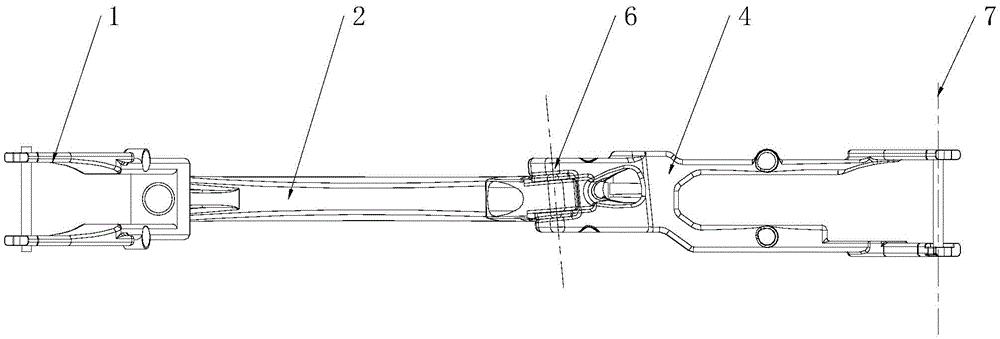

本实用新型涉及折叠车架,尤其是一种斜折折叠车架,为了解决现有折叠车架折叠器结构复杂、生产成本高和安全性低的问题,提供一种斜折折叠车架,包括前叉、横管、座管和后叉,所述座管的下部和后叉的前端具有相互铰接的铰接部,所述铰接部上具有完成后叉顺时针转动折叠、或逆时针转动打开所围绕的铰接轴,所述铰接轴的轴线倾斜于后叉上后轮轴线、以使后叉顺时针转动折叠时后叉位于前叉的侧边;所述座管的后端具有在后叉逆时针转动打开时抵住后叉的支撑,本实用新型结构简单,使用方便、生产成本低、安全性高和数秒内可完成折叠的特点。
