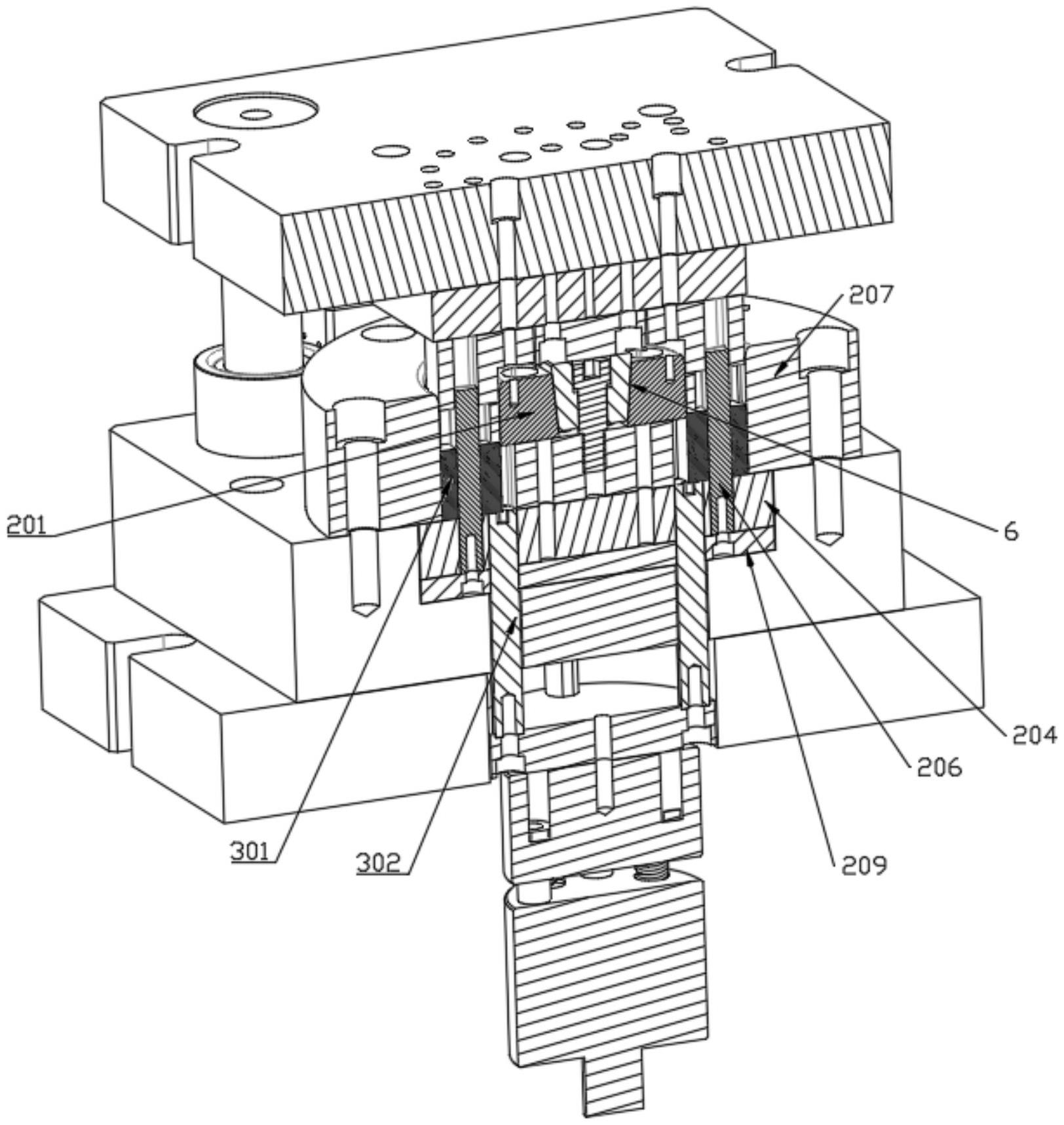

本实用新型公开一种铁芯整形模具结构，包括整形机构和设置在整形机构上方与整形机构配合的压料结构，所述整形机构包括多个内孔成型板和与内孔成型板配合的斜切板，斜切板受压料结构向下作用力轴向移动；内孔成型板可移动设置在整形机构的模座上，内孔成型板受斜切板的作用力横向移动；位于所述整形机构下方设有与整形机构配合的卸料机构，所述卸料机构包括卸料板，所述卸料板可移动地放置在模座上，本实用新型结构简单，内孔成型板分成4块，通过等高螺钉固定，可以水平活动，内孔成型板和斜切板的接触面为斜面，下压斜切板可以将内壳成型板向外撑开，用于铁芯物料的内孔成型，卸料板将整形后的物料向上推出后，内壳成型板收回到原来位置。
