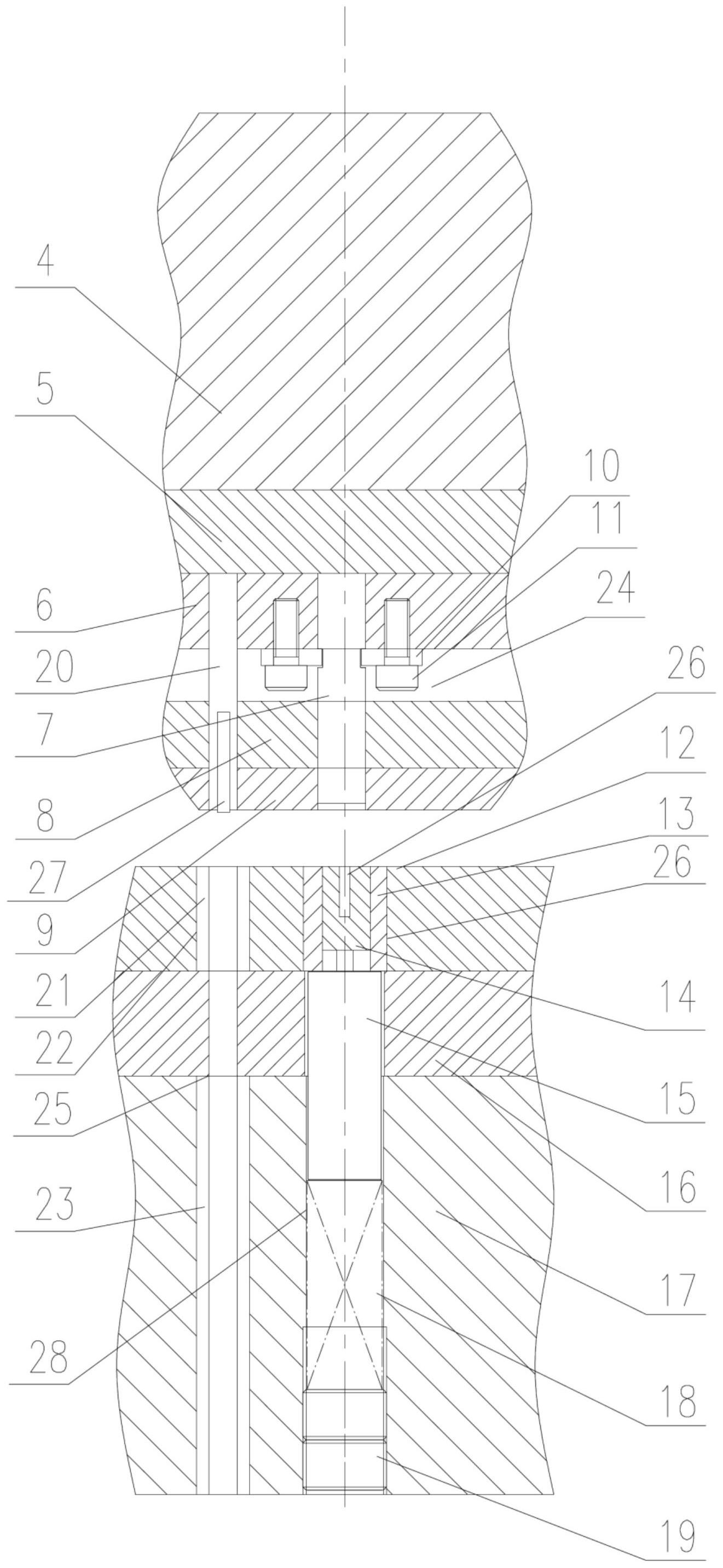

本发明所公开的一种以槽形废料为扣点的铁芯叠铆装置，凸模固定板与卸料板座之间具有间隙，凸模固定板的底面固定有凸模压板；凸模固定板上的槽形废料凸模和落料凸模的底端依次贯穿间隙、卸料板座和卸料板；凹模的凹孔与槽形废料凸模位置中心对应，凹模的落料孔与落料凸模位置中心对应，落料孔内固定有落料凹模，落料凹模的下方设有锁紧块，落料凸模内具有压杆，下垫板和下模座内设有落料通道，凹孔内的槽形废料成形凹模内插入有槽形废料成形浮块，槽形废料成形浮块的顶部设有扣点成形孔；凸模压板对应插入槽形废料成形凸模侧壁的凹槽内；下模座内的复位机构与槽形废料成形浮块的底部抵触。对工人的操作要求较低，降低生产成本，精度和成品率较高。
