授权公布号:CN216606930U
一种含有切换机构的斜楔
有效
申请
2021-11-26
申请公布
1970-01-01
授权
2022-05-27
预估到期
2031-11-26
| 申请号 | CN202122976861.1 |
| 申请日 | 2021-11-26 |
| 授权公布号 | CN216606930U |
| 授权公告日 | 2022-05-27 |
| 分类号 | B21D37/12;B21C51/00;B21D55/00 |
| 分类 | 基本上无切削的金属机械加工;金属冲压; |
| 申请人名称 | 东风模具冲压技术有限公司 |
| 申请人地址 | 湖北省武汉市武汉经济技术开发区神龙路69号 |
专利法律状态
2022-05-27
授权
状态信息
授权
摘要

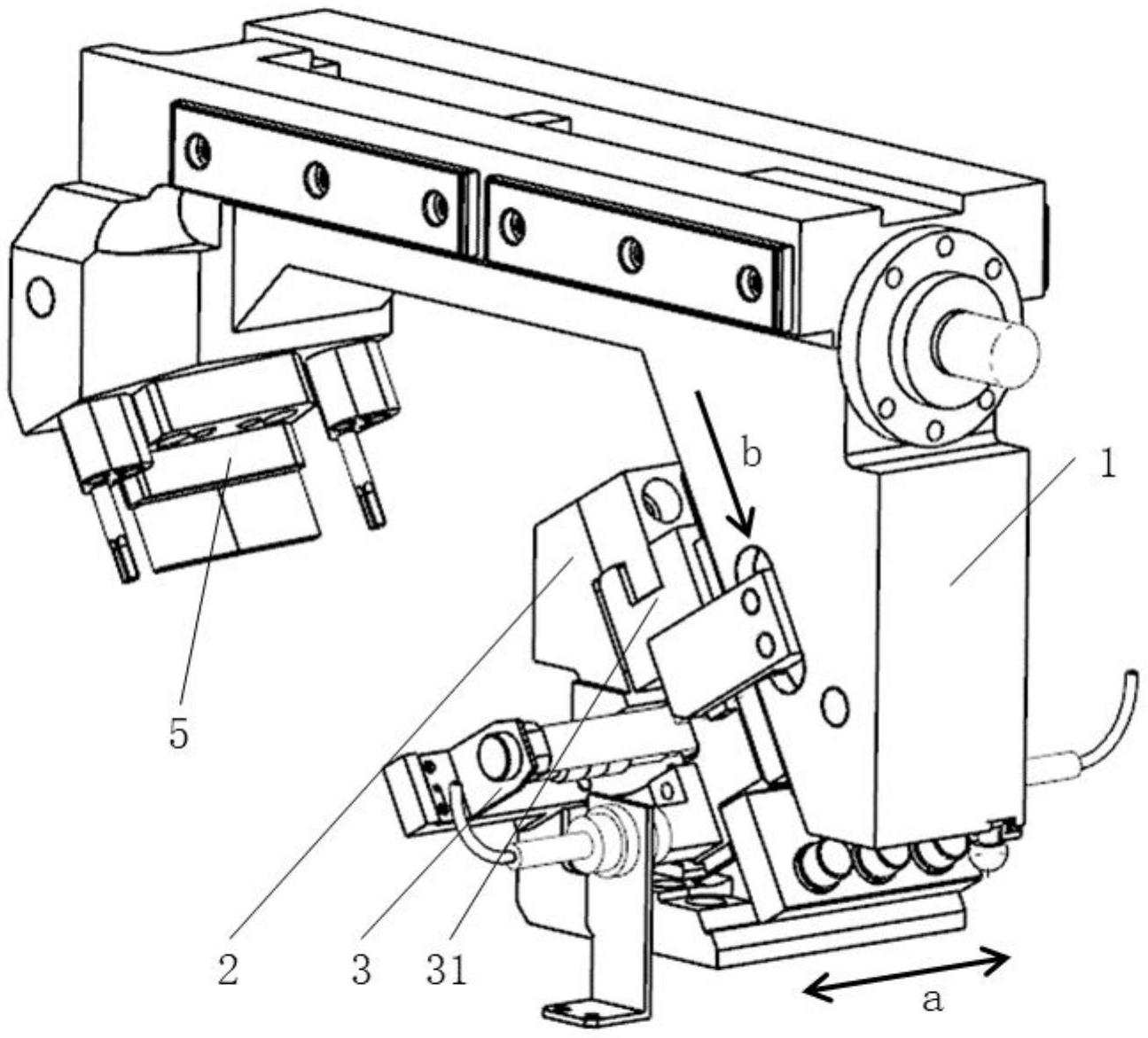

本实用新型涉及一种含有切换机构的斜楔,包括安装在上模的斜楔滑块、安装在下模的斜楔驱动块,还包括设置在斜楔驱动块上用于控制斜楔滑块冲压动作的切换机构;所述切换机构包括切换块和驱动气缸,驱动气缸驱动切换块在斜楔驱动块上沿横向滑动。所述切换块沿横向滑动到斜楔驱动块一侧时,合模时斜楔滑块与切换块相配合完成冲压动作;切换块沿横向滑动到斜楔驱动块另一侧时,斜楔滑块与切换块分离,斜楔滑块不能完成冲压动作。通过在斜楔驱动块上设置用于控制斜楔滑块冲压动作的切换机构,以实现选择性冲压的目的,该含有切换机构的斜楔具有结构简单、安全、稳定性好的优点。
