授权公布号:CN213379322U
一种反向冲击排屑式刀具
有效
申请
2020-10-30
申请公布
1970-01-01
授权
2021-06-08
预估到期
2030-10-30
| 申请号 | CN202022468476.1 |
| 申请日 | 2020-10-30 |
| 授权公布号 | CN213379322U |
| 授权公告日 | 2021-06-08 |
| 分类号 | B23B27/00;B23B27/10 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 威海威硬工具股份有限公司 |
| 申请人地址 | 山东省威海市高区初村镇昊山路 |
专利法律状态
2021-06-08
授权
状态信息
授权
摘要

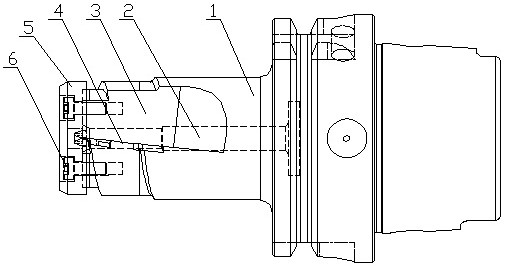

一种反向冲击排屑式刀具,涉及金属切削刀具领域,包括刀体、刀片和容屑槽,刀体内设有从刀体尾端通向前端的冷却孔;其特征在于刀体前端设有挡屑盘,挡屑盘后侧中部与冷却孔相对处设有与其连通的连接盲孔,挡屑盘后侧上与每个刀片相对处设有沿其径向设置的连通连接盲孔和挡屑盘外周的导流槽。本实用新型具有结构简单,金属碎屑不易堆积、排出彻底,避免后期清理时划伤孔内表面等优点。
