授权公布号:CN209711761U
拉链头组合结构及其连接套环
有效
申请
2018-07-23
申请公布
1970-01-01
授权
2019-12-03
预估到期
2028-07-23
| 申请号 | CN201821169137.X |
| 申请日 | 2018-07-23 |
| 授权公布号 | CN209711761U |
| 授权公告日 | 2019-12-03 |
| 分类号 | A44B19/26 |
| 分类 | 服饰缝纫用品;珠宝; |
| 申请人名称 | 潍坊中传拉链配件有限公司 |
| 申请人地址 | 山东省潍坊市昌乐经济开发区1街613号 |
专利法律状态
2019-12-03
授权
状态信息
授权
摘要

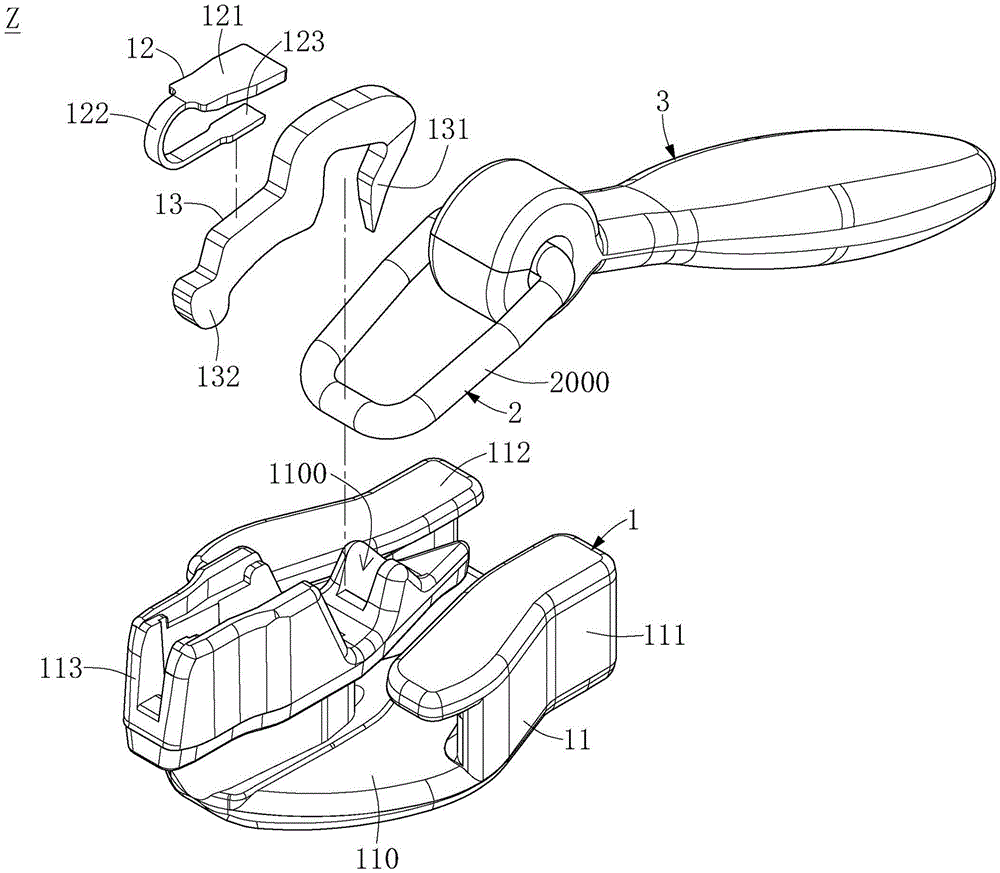

本实用新型公开一种拉链头组合结构及其连接套环。拉链头组合结构包括滑动组件、连接套环以及拉动件。滑动组件包括滑动件、弹性件以及活动式卡固件,滑动件具有贯穿开口。弹性件设置在滑动件上以弹性地顶抵活动式卡固件。活动式卡固件能活动地设置在滑动件上。活动式卡固件的一末端上具有一穿过贯穿开口的定位部。连接套环能活动地与活动式卡固件相互配合。拉动件能活动地与连接套环相互配合。连接套环具有一外圆弧表面,连接套环的外圆弧表面以点接触的方式接触滑动组件和拉动件,借此以降低连接套环与滑动组件之间的接触面积,并且降低连接套环与拉动件之间的接触面积。
