授权公布号:CN218595701U
一种双向收纸机构
有效
申请
2022-10-26
申请公布
1970-01-01
授权
2023-03-10
预估到期
2032-10-26
| 申请号 | CN202222824600.2 |
| 申请日 | 2022-10-26 |
| 授权公布号 | CN218595701U |
| 授权公告日 | 2023-03-10 |
| 分类号 | B65H29/60 |
| 分类 | 输送;包装;贮存;搬运薄的或细丝状材料; |
| 申请人名称 | 上海今昌纸箱机械制造有限公司 |
| 申请人地址 | 上海市浦东新区中国(上海)自由贸易试验区临港新片区新四平公路965号 |
专利法律状态
2023-03-10
授权
状态信息
授权
摘要

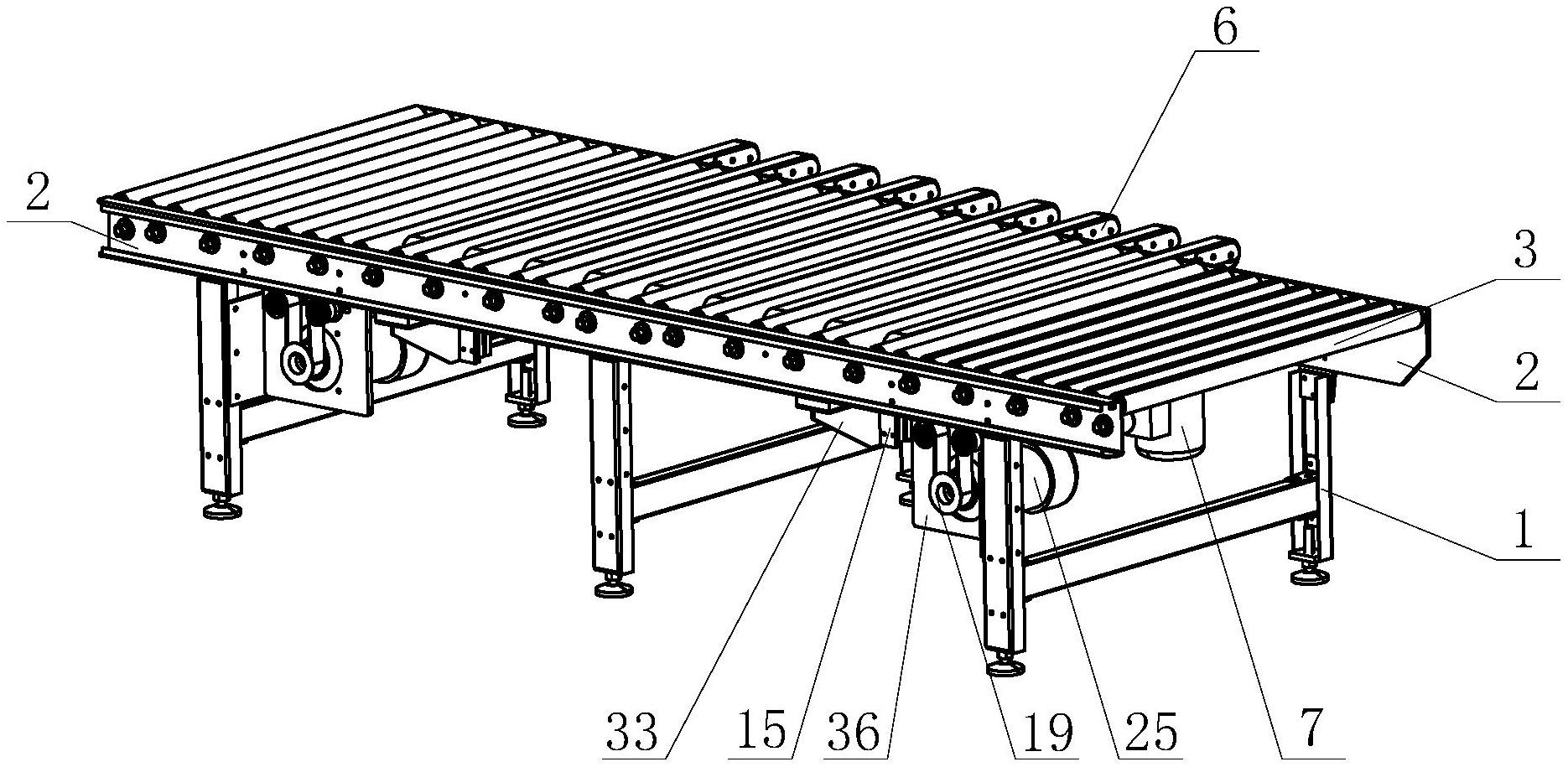

本申请涉及瓦楞纸输送技术,公开了一种双向收纸机构,其包括机架,机架上转动设置有多个用于输送物料的辊筒,多个辊筒从中间分为用于将物料朝机架两端运输的第一辊筒组与第二辊筒组,第一辊筒组的多个辊筒与第二辊筒组的多个辊筒转动方向相反,机架上升降设置有多个传送带,传动带输送方向与辊筒的轴向平行,多个传送带分别设置于第二辊筒组与第一辊筒组的多个辊筒的间隔内,机架上设置有用于驱动传送带运转的传送驱动件,机架上设置有两个分别用于使第一辊筒组的多个辊筒与第二辊筒组的多个辊筒转动的辊驱动件。本申请具有从两个方向收取瓦楞纸以提升收纸效率的效果。
