授权公布号:CN218965628U
一种便于调节的模切辊
有效
申请
2022-12-22
申请公布
1970-01-01
授权
2023-05-05
预估到期
2032-12-22
| 申请号 | CN202223473422.X |
| 申请日 | 2022-12-22 |
| 授权公布号 | CN218965628U |
| 授权公告日 | 2023-05-05 |
| 分类号 | B26F1/38;B26D7/26 |
| 分类 | 手动切割工具;切割;切断; |
| 申请人名称 | 上海今昌纸箱机械制造有限公司 |
| 申请人地址 | 上海市浦东新区中国(上海)自由贸易试验区临港新片区新四平公路965号 |
专利法律状态
2023-05-05
授权
状态信息
授权
摘要

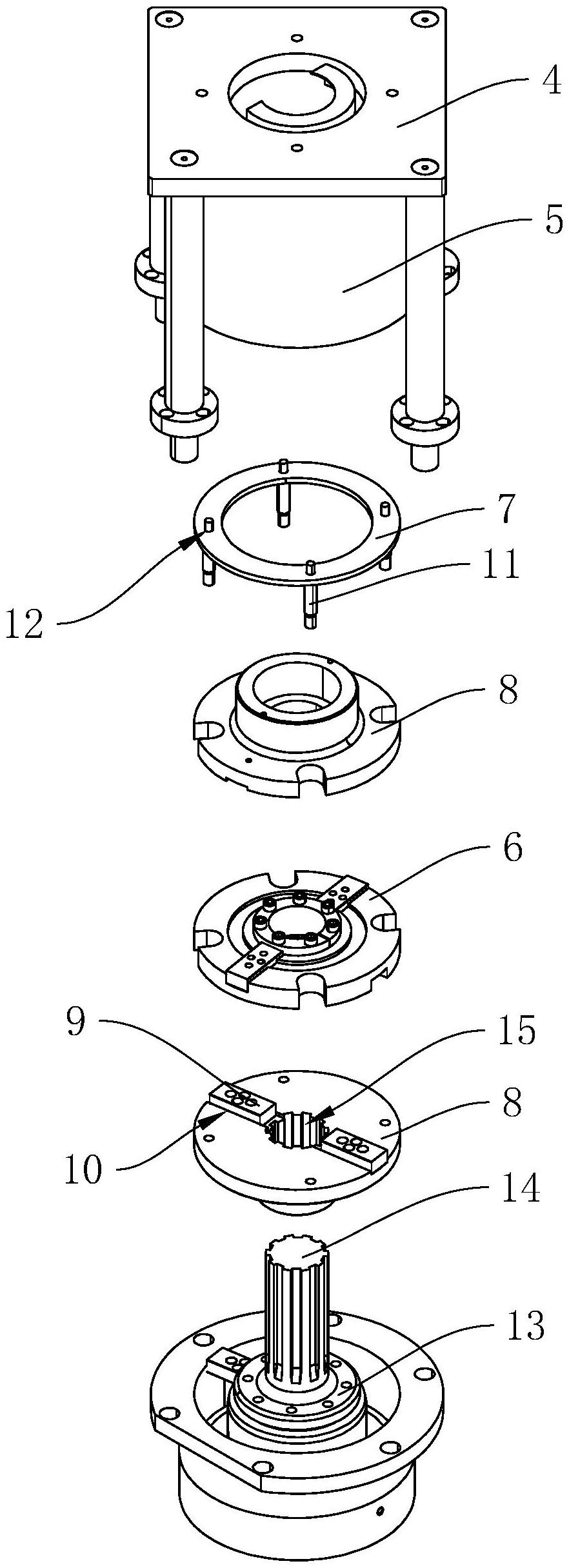

本申请涉及模切机领域,尤其是涉及一种便于调节的模切辊,包括机架、辊芯和模切辊,辊芯转动连接于机架上,模切辊设置于辊芯上,还包括支撑座和用于调节辊芯位置的调节机构,调节机构设置于支撑座上;调节机构包括十字节盘、盖压板和两十字接头,十字节盘设置于两十字接头之间,盖压板和设置于一十字接头上,盖压板与另一十字接头之间设置有固定结构;十字节盘和十字接头之间滑动连接有用于调节轴芯位置的多个镶块,十字节盘一侧的多个镶块沿径向设置,十字节盘另一侧的多个镶块沿轴向设置设置,十字节盘和十字接头之间设置有供镶块滑动的滑槽,本申请具有减少模切辊在运行时发生偏移的可能性,以减小模切辊受损可能性的效果。
