授权公布号:CN219117927U
一种带拱肋的独塔双跨扇形双索面斜拉桥
有效
申请
2022-09-28
申请公布
1970-01-01
授权
2023-06-02
预估到期
2032-09-28
| 申请号 | CN202222577104.1 |
| 申请日 | 2022-09-28 |
| 授权公布号 | CN219117927U |
| 授权公告日 | 2023-06-02 |
| 分类号 | E01D11/04;E01D19/00 |
| 分类 | 道路、铁路或桥梁的建筑; |
| 申请人名称 | 中铁隆工程集团有限公司 |
| 申请人地址 | 四川省成都市武侯区武科西二路189号中铁隆大厦8层 |
专利法律状态
2023-06-02
授权
状态信息
授权
摘要

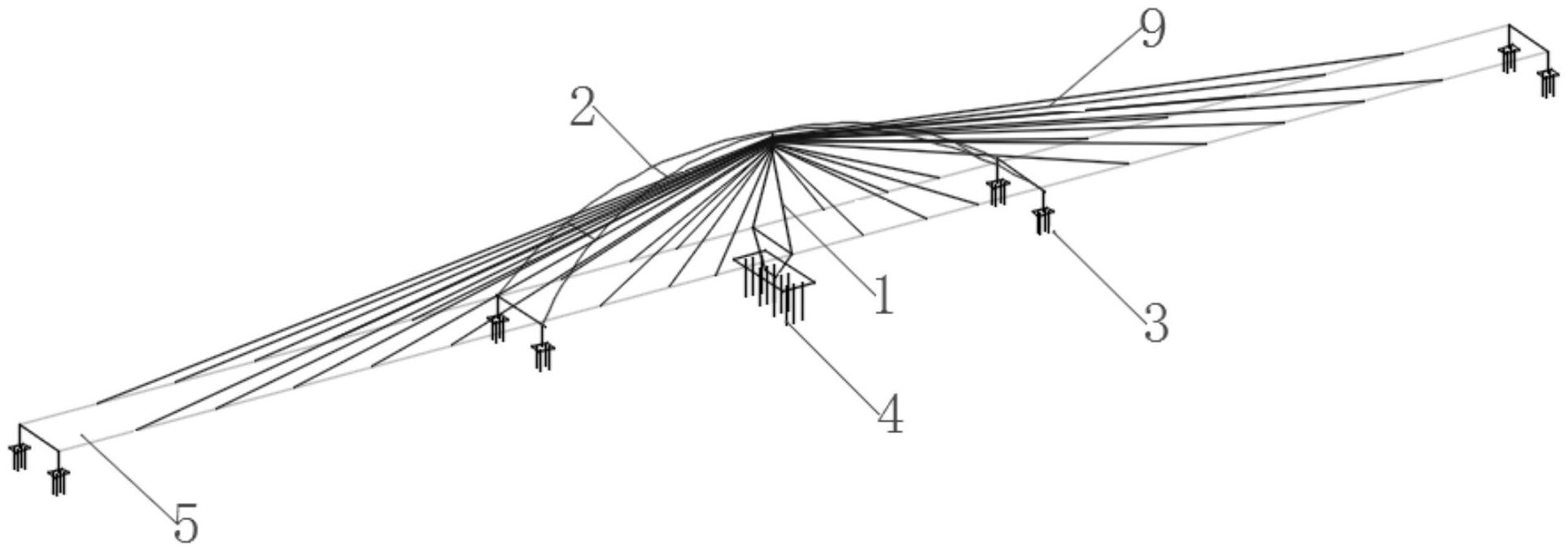

本实用新型公开了一种带拱肋的独塔双跨扇形双索面斜拉桥,包括桥塔、拱肋、辅助墩、主墩和桥体,所述桥塔设置与所述主墩,所述拱肋的一端与所述桥塔顶连接,所述拱肋的另一端固定于所述辅助墩且若干所述辅助墩设置与所述桥体两侧。本实用新型,通过在原有斜拉桥的结构上增设拱肋和辅助墩,通过拱肋和辅助墩来共同承担桥体所受到的水平向冲击,从而抑制桥体发生剧烈的水平晃动,进而有效的提高了桥体在地震、台风和撞击等偶然作用下桥梁的安全性,且因为桥体抑制水平晃动的能力增强了,提高了桥体结构的安全性,故而能够在一定程度上降低了独塔斜拉桥的跨度限制。
