授权公布号:CN219240173U
一种适用于桥面的人行道板
有效
申请
2023-02-15
申请公布
1970-01-01
授权
2023-06-23
预估到期
2033-02-15
| 申请号 | CN202320218412.7 |
| 申请日 | 2023-02-15 |
| 授权公布号 | CN219240173U |
| 授权公告日 | 2023-06-23 |
| 分类号 | E01C5/08;E01C15/00;E01C11/22;E01D19/12 |
| 分类 | 道路、铁路或桥梁的建筑; |
| 申请人名称 | 中铁隆工程集团有限公司 |
| 申请人地址 | 四川省成都市武侯区武科西二路189号中铁隆大厦8层 |
专利法律状态
2023-06-23
授权
状态信息
授权
摘要

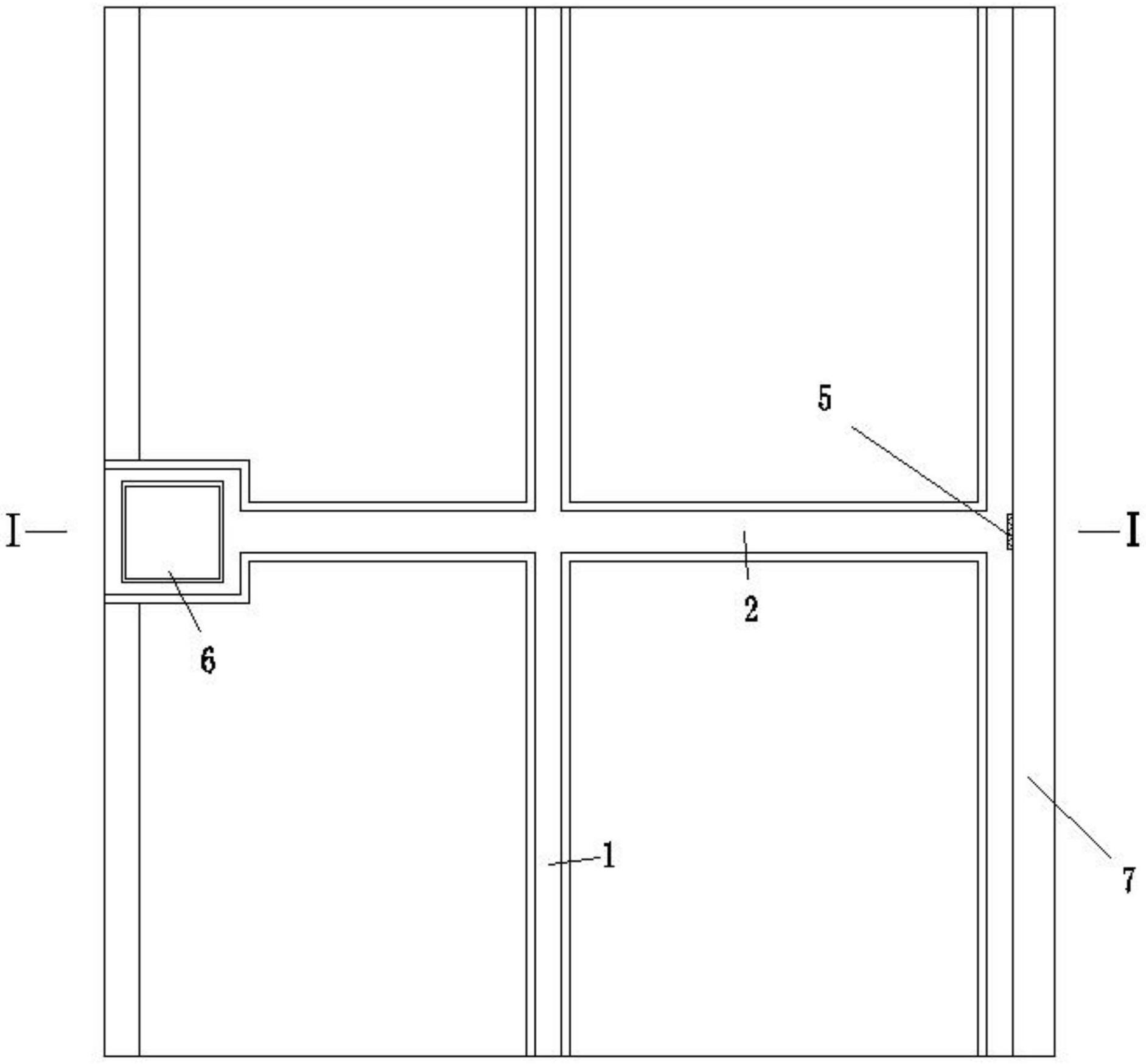

本实用新型公开了一种适用于桥面的人行道板,包括纵肋、横肋和顶板,多个所述纵肋平行设置,且所述纵肋与桥面的跨度方向平行,相邻的所述纵肋之间设置有间隙,所述纵肋的下端面与所述桥面固定连接;至少一个横肋与所述桥面的跨度方向垂直,所述横肋与所述纵肋交叉且固定连接;所述顶板设置在所述纵肋和所述横肋的上端面。本实用新型通过预制横肋和纵肋,并在横肋和纵肋上铺设顶板,从而形成人行道板,然后通过将人行道板连接至预制梁构成的桥面上,通过纵向铺设多个人行道板实现了在桥梁上进行人行道的建设,结构简单且便于安装。
