授权公布号:CN219190621U
一种适用于预制梁锚穴施工的钢模板
有效
申请
2023-02-15
申请公布
1970-01-01
授权
2023-06-16
预估到期
2033-02-15
| 申请号 | CN202320227710.2 |
| 申请日 | 2023-02-15 |
| 授权公布号 | CN219190621U |
| 授权公告日 | 2023-06-16 |
| 分类号 | B28B7/00;B28B1/04;B28B1/093 |
| 分类 | 加工水泥、黏土或石料; |
| 申请人名称 | 中铁隆工程集团有限公司 |
| 申请人地址 | 四川省成都市武侯区武科西二路189号中铁隆大厦8层 |
专利法律状态
2023-06-16
授权
状态信息
授权
摘要

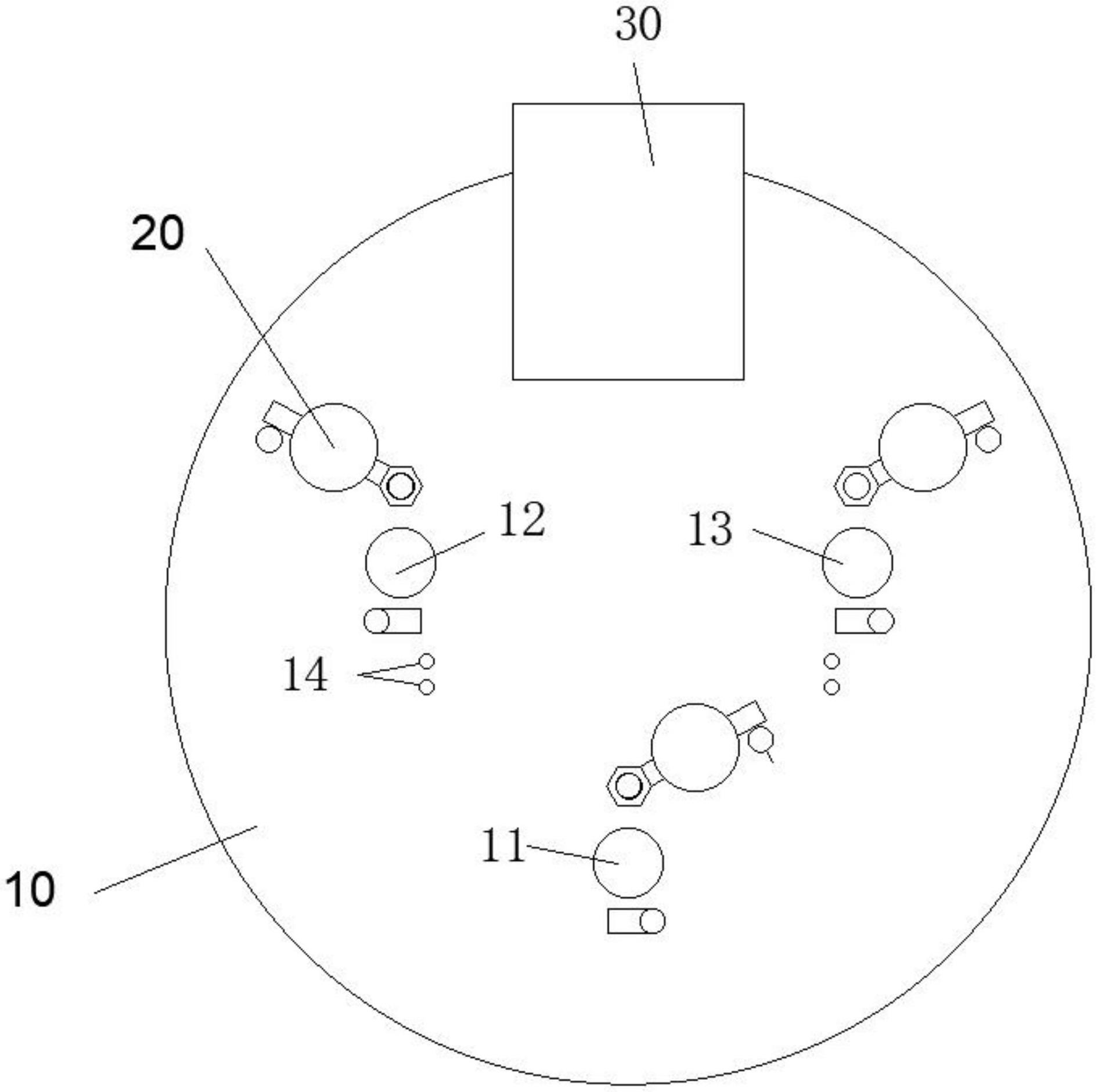

本实用新型公开了一种适用于预制梁锚穴施工的钢模板,包括第一模板和第二模板,第一模板开设有第一通孔、第二通孔和第三通孔,所述第一模板封闭预制梁锚穴;三个所述第二模板分别位于所述第一通孔、所述第二通孔和所述第三通孔的一侧,所述第二模板包括封闭状态和开启状态;所述第一通孔设置在所述第一模板的中心的下方,所述第二通孔和所述第三通孔设置在所述第一模板中心与所述楔形口之间;本实用新型通过在第一模板上开设第一通孔、第二通孔和第三通孔,并通过第二模板来控制通孔的开启和封闭,从而在使用时,可以通过逐层关闭三个通孔来实现分层浇筑和振捣,并实现混凝土浇筑、振捣过程的可视化,从而提升预制梁的质量。
