授权公布号:CN114370599B
一种LNG接收站预冷式BOG再冷凝系统
有效
申请
2021-12-20
申请公布
2022-04-19
授权
2024-03-22
预估到期
2041-12-20
| 申请号 | CN202111564817.8 |
| 申请日 | 2021-12-20 |
| 申请公布号 | CN114370599A |
| 申请公布日 | 2022-04-19 |
| 授权公布号 | CN114370599B |
| 授权公告日 | 2024-03-22 |
| 分类号 | F17C6/00;F17C9/02;F17C13/00 |
| 分类 | 气体或液体的贮存或分配; |
| 申请人名称 | 深圳市燃气集团股份有限公司 |
| 申请人地址 | 广东省深圳市福田区梅坳一路268号 |
专利法律状态
2024-03-22
授权
状态信息
授权
2022-05-06
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):F17C6/00;申请日:20211220
2022-04-19
公布
状态信息
公布
摘要

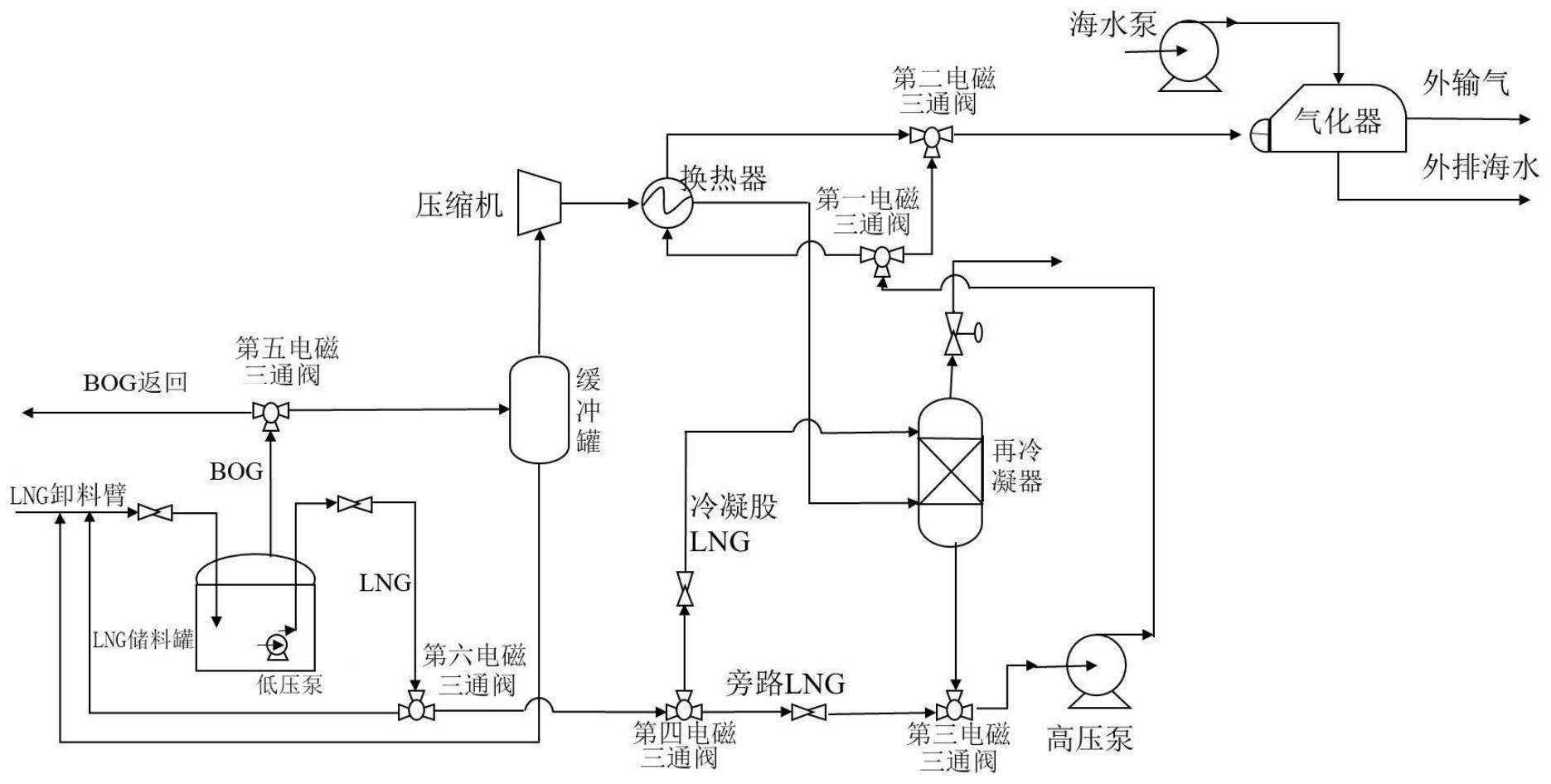

本发明公开了一种LNG接收站预冷式BOG再冷凝系统,所述系统包括:LNG储罐;与所述LNG储罐连接的LNG卸料臂、BOG缓冲罐、通过管道与所述LNG储罐连接的冷凝股LNG、旁路LNG;与所述BOG缓冲罐连接的压缩机;与所述压缩机连接的换热器,与所述换热器连接的气化器;在所述换热器与所述气化器之间连接有再冷凝器。本发明在压缩机和再冷凝器之间添加换热器后,能够在充分利用LNG接收站冷能的同时,利用部分高压泵出口低温LNG对进入再冷凝前的BOG进行预冷,即采用预冷式BOG再冷凝工艺,在BOG处理量相同时,有效降低系统能耗。
