授权公布号:CN210024668U
切片机切刀刀刃磨削装置
有效
申请
2019-06-04
申请公布
1970-01-01
授权
2020-02-07
预估到期
2029-06-04
| 申请号 | CN201920836707.4 |
| 申请日 | 2019-06-04 |
| 授权公布号 | CN210024668U |
| 授权公告日 | 2020-02-07 |
| 分类号 | B24B3/36;B24B41/02;B24B55/02 |
| 分类 | 磨削;抛光; |
| 申请人名称 | 无锡市正先自动化设备有限公司 |
| 申请人地址 | 江苏省无锡市滨湖区经济开发区大通路503号 |
专利法律状态
2020-02-07
授权
状态信息
授权
摘要

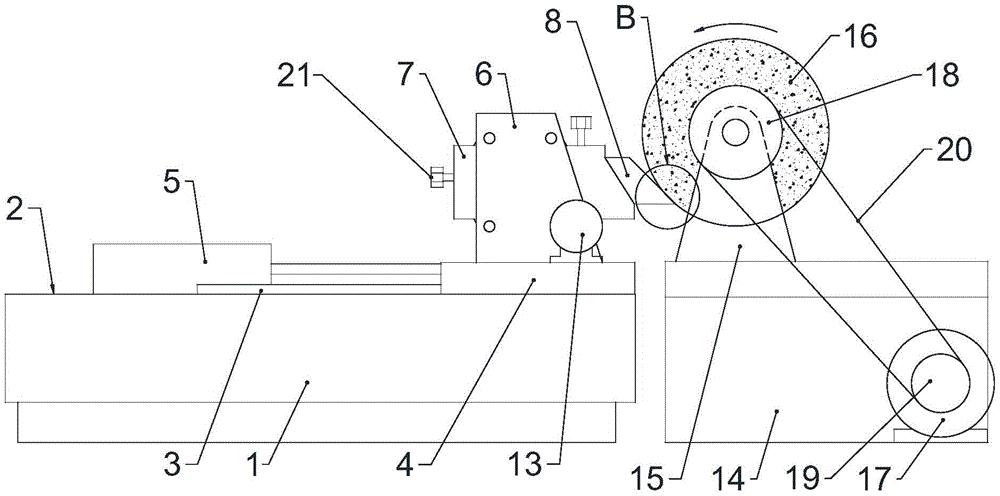

本实用新型涉及到一种切片机切刀刀刃磨削装置,包括切刀刀架和磨削机构,切刀刀架包括第一机座,第一机座上设置有滑轨,滑轨上设有滑块,滑轨一端设置有第一驱动装置,滑块上设置有两块支撑板,两支撑板之间设置有刀座,刀座上设置有导向孔和螺纹孔,导向孔内滑动连接有导向杆,导向杆的两端与支撑板固定连接,螺纹孔内螺纹连接有丝杆,丝杆的两端与支撑板转动连接,丝杆的一端与连接在滑块上的平移电机传动连接,磨削机构与刀座开口端相对。本实用新型利用刀座固定切刀,通过第一驱动装置调节切刀与砂轮的相对位置,通过平移电机驱动刀座带着切刀沿刀刃延伸方向逐渐平移,从而实现自动磨削切刀且提高磨削均匀性的技术目标。
